6层实验高中教学综合楼建筑扩初CAD图纸

[复制链接]

0

主题

0

帖子

1552

积分

超级版主

Rank: 8Rank: 8

积分
1552
发表于 2020-2-9 14:07:44 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:中小学校
  • 建筑高度类型:多层建筑
  • 图纸设计深度 :方案(初设图)
  • 项目所在地:四川
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:13张
  • 建筑设计面积:4435平方米
  • 占地面积:2383平方米
  • 容积率:1.86
  • 建筑密度:30.6%
  • 绿化率:25%
  • 建筑高度:23.55m
  • 建筑地上层数:6层
  • 设计效果图:无

附件详情

总开间x进深:48.6x17.7米
总建筑设计面积:4435平方米
占地面积:2383平方米
容积率:1.86
绿化率:25%
建筑高度:23.55米
建筑层数:6层
建筑密度:30.6
资料包含:总平面图、设计说明、做法表、各层平面图、立面图、剖面图、楼梯大样
参考资料:13张CAD


6层实验高中教学综合楼建筑扩初CAD图纸

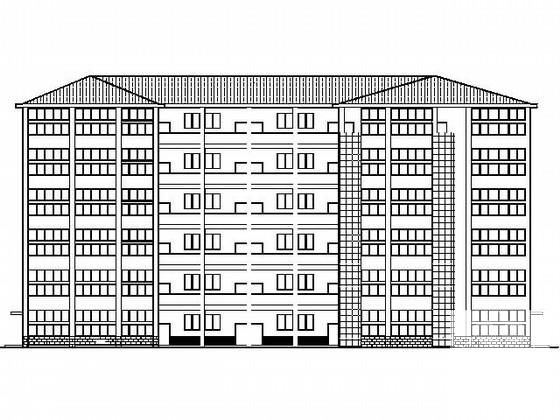

第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-9 14:07:44上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑设计专区发帖交流相关知识。

附件2099v11edd0dsse10scddee001.rar

1.36 MB

下载  售价: 100 积分    赚积分
