6层框架结构住宅结构CAD施工大样图(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 参考图纸：12张

附件详情

阳光花园住宅楼项目，地上6层，框架结构，该资料包含：基础图，承台图，梁板图，标准层结构图，屋顶大样图等共计12张图。

板配筋图

梁配筋图

详图

第 1 张图

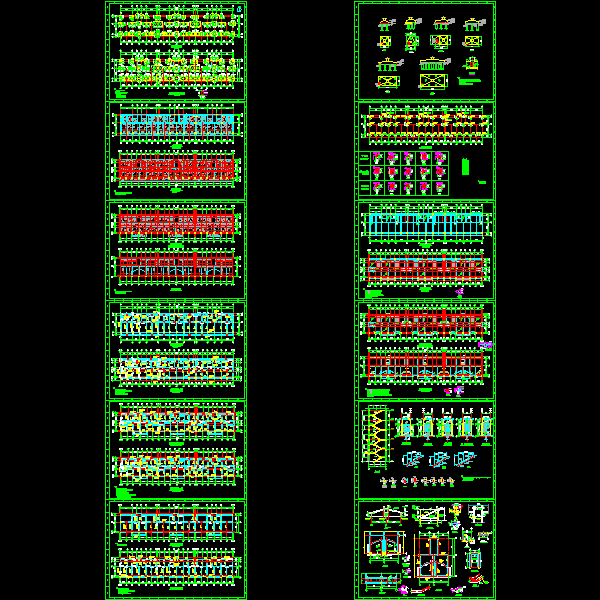

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
