房地产配电室电气CAD施工图纸(钢筋混凝土结构)(TN-S)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 建筑结构形式：钢筋混凝土结构
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：28张
• 图纸年代：近代
• 地下室用途：设备用房
• 负荷等级：二级,三级
• 防雷等级：第二类
• 火灾保护分级：二级
• 接地方式：TN-S
• 项目地址：河北
• 设计： ,配变电所,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,智能化集成

一、文件说明

本图纸为 河北房地产配电室电气图 。

二、项目概述

该项目为英利源盛房地产开发集团有限公司的“电谷.中央时区”项目的配电室电气部分。

三、设计范围

1)概述:由室外引来2路不同的10KV电源(简称为:电源1、电源2)至地下一层开关站(0#配电室)。

由开关站出线至各分配电室。该项目共设5座分配电室(1-5#配电室)。

2)开关站:开关站两路电源均采用单母线接线,不设联络。电源1段母线共设10个出线间隔,分别供1#配电 室的1#、2#变;2#配电室的4#、5#变;3#配电室的7#、8#变;4#配电室的10#、11#变 及5#配电室的14#、15#变。电源2段母线共设6个出线间隔(其中一个为备用间隔),分别供1#配电 室的3#变,2#配电室的6#变;3#配电室的9#变及4#配电室的12#、13#变。

运行方式:正常情况下电源1段母线带电,电源2段母线不带电;当电源1停电且电源2有电时,断开电源 进线开关,合上电源2进线开关使母线带电。

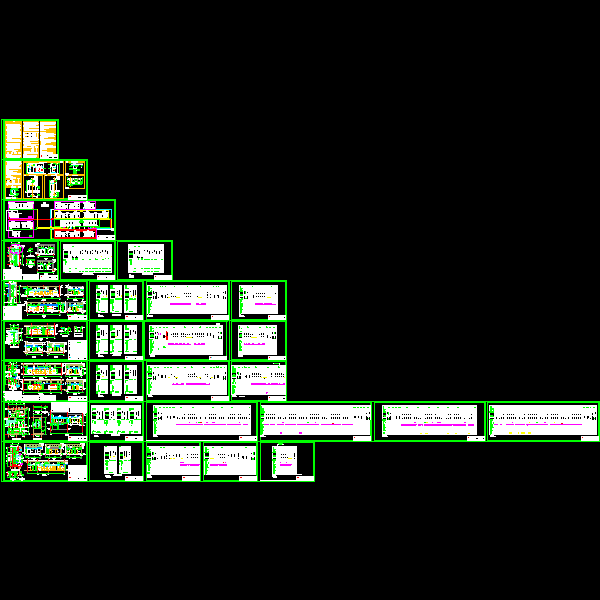

四、图纸展示

河北房地产配电室效果图

0#开闭所主电源高压一次接线图

0#配电室设备布置图

1#配电室设备布置图

总系统接线图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-17 17:45:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
