一、设计说明

工程名称:北京建安经营开发有限公司(通州区梨园镇小街村南)小区配电室工程

工程地址:通州区梨园镇小街村南

二、项目概要

新建住宅小区,主要用于保障房项目,规划总建筑面积约72160万平方米。

该项目供电范围:

5#、6#两座高层及7#楼锅炉房、配电室。

总建筑面积约40773平方米,其中地上36354平方米,地下4419平方米。

三、设计方案

1.新建小区配电室一座,变压器容量为2X630kVA。

2.自嘉州开闭站不同母线引两路高压电缆至小区配电室,为该配电室提供电源,高压侧无联络。

在该配电室高压侧不同母线分别预留开关;

3.低压两路进线,带联络;母线安装无功补偿并联电容器容量2x200kvar。

四、设备选择

1.高压柜采用高压开关柜。

2.主变压器选用SCB10-630/10型干式变压器,带外壳、风机及温控温显装置。

3.低压开关柜选用GFB -2008型开关柜。

4.低压电容器柜选用GFB -2008型开关柜。

五、计量方式

高供低量,安装远程采集装置

1.新装380/220V三相电度表1.5(6)A 两具(含防盗计量专用接线盒),附

CT 1000/5A x6 具。

六、接地方式

1、供电线路电压及接地方式:10kV经消弧线圈接地系统

工作接地与保护接地共用接地网,与建筑物总 网可靠连接,主接地网接地电阻值不大于0.5欧姆。

2.室内、外地线详见接地网线施工图。

七、图纸展示

封面

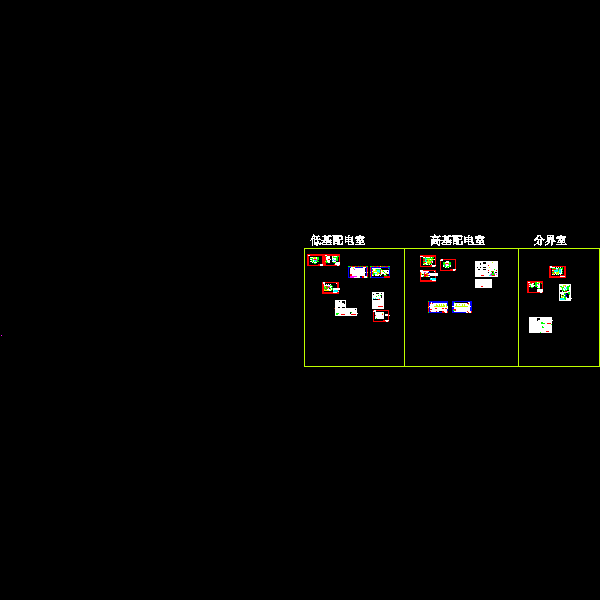

配电室图纸展示

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
