10层过夜港及旅游集散中心强弱电CAD施工图纸含总图纸（大院最新）(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业

• 建筑高度：高层建筑

• 建筑结构形式：钢筋混凝土结构

• 建筑面积：39077.37平方米

• 地上层数：10层

• 地下层数：2层

• 图纸设计深度：施工图

• 参考图纸：78张

• 图纸年代：近代

• 地下室用途：车库,设备用房,其它

• 负荷等级：一级

• 项目地址：重庆

一、项目概要

该项目为过夜港及旅游集散中心项目，该项目总建筑面积39077.37平方米。由10层的二类高层公共建筑（1层为大厅及会议室、2层为餐厅、3~9层为客房、10层为会议室，建筑高度44.2米）、1#2#商业裙房（其中1#商业建筑面积为4474.72平方米，2#商业建筑面积为3973.18平方米）及层地下车库（停车数量360辆，为Ⅰ类停车库）组成。建筑结构为框架结构，建筑防火等级为一级。图纸类型：DWG。

二、设计范围

及公共用房照明设计；凡二次装修场所只设计到初装为止；防雷及基础接地；）火灾报警系统设计（详消防专篇）配合园林设计单位预留照明电源；电视、电话、网络及监控设计（设计仅预留预埋相应管线其余设计由甲方另行委托专业公司设计）；热水泵房该资料仅作一般配电及消防报警联动设计（其余设计由另行委托专业公司设计，设计须按《锅炉房设计规范》相应规定设计）

三、负荷等级

一级负荷：车库应急照明、消防风机、集水泵等，其安装容量493.6KW。

二级负荷：酒店应急照明、消防风机、消防电梯、酒店大堂照明、走道公共照明等，其安装容量为169KW。

三级负荷：除一级、二级负荷以外的用电设备，其安装容量为1911KW。

四、图纸展示

游客接待中心负一层

游客接待中心三层配电平面图

组合一层消防报警平面图

能源监控系统图

防火门监控系统图

火灾自动报警及消防联动系统图

设备房布置及接地平面图

B2、B3变压器低压配电系统图

10KV高压系统图

竖向干线系统图

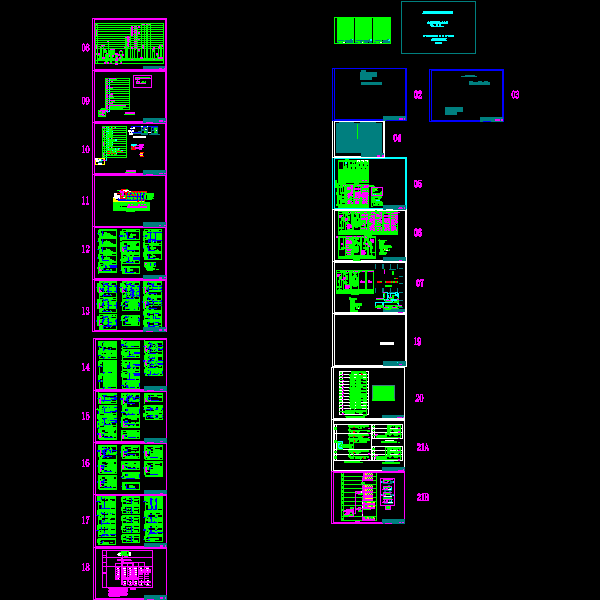

第 1 张图

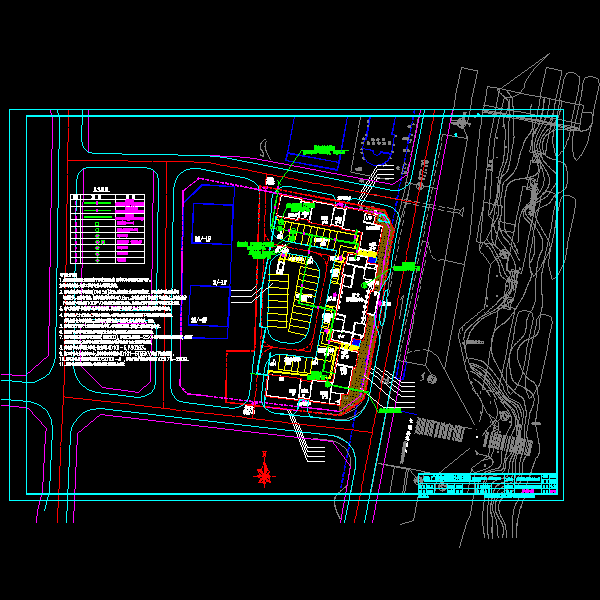

第 2 张图

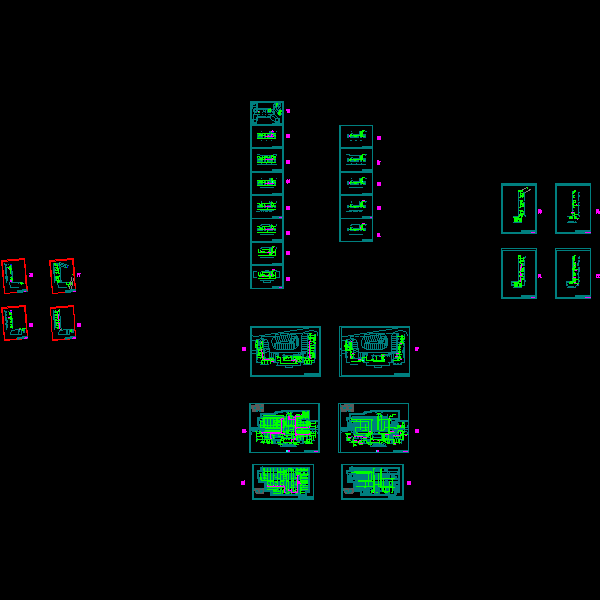

第 3 张图

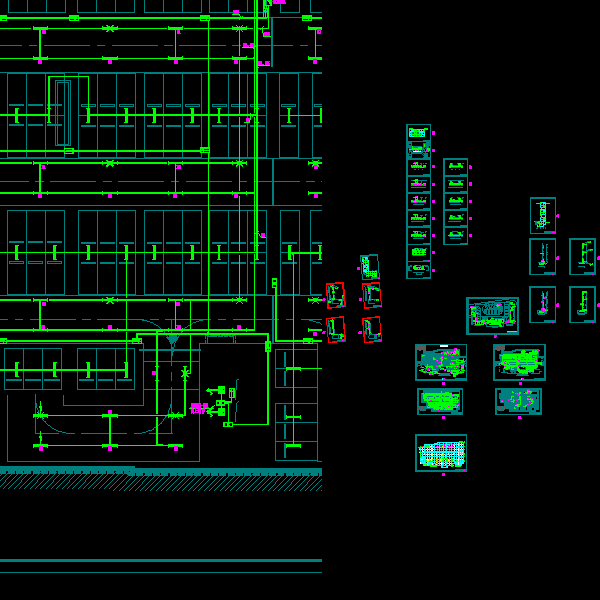

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
