张家港项目高压柜原理图纸及接线图纸（总共10张图纸）.

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

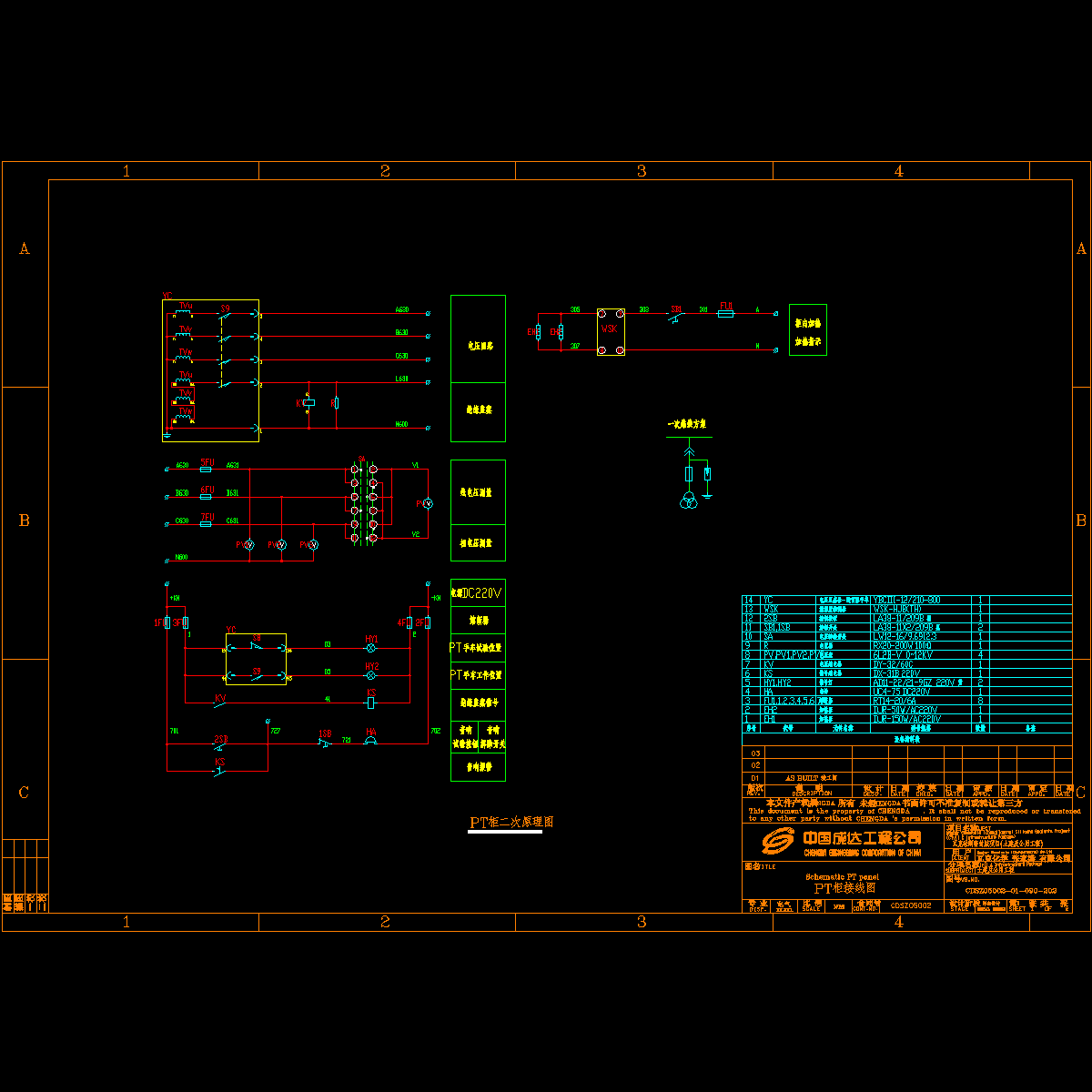

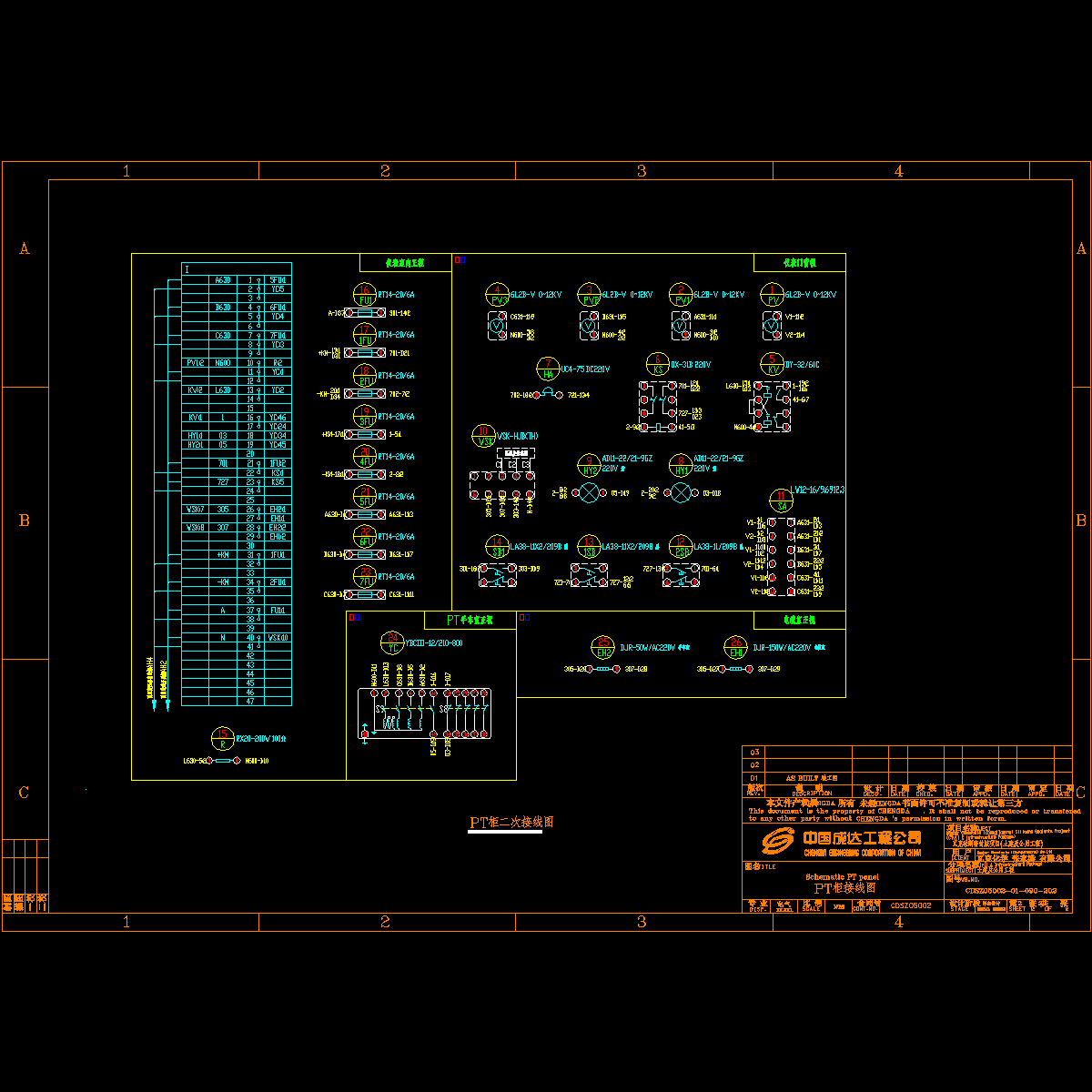

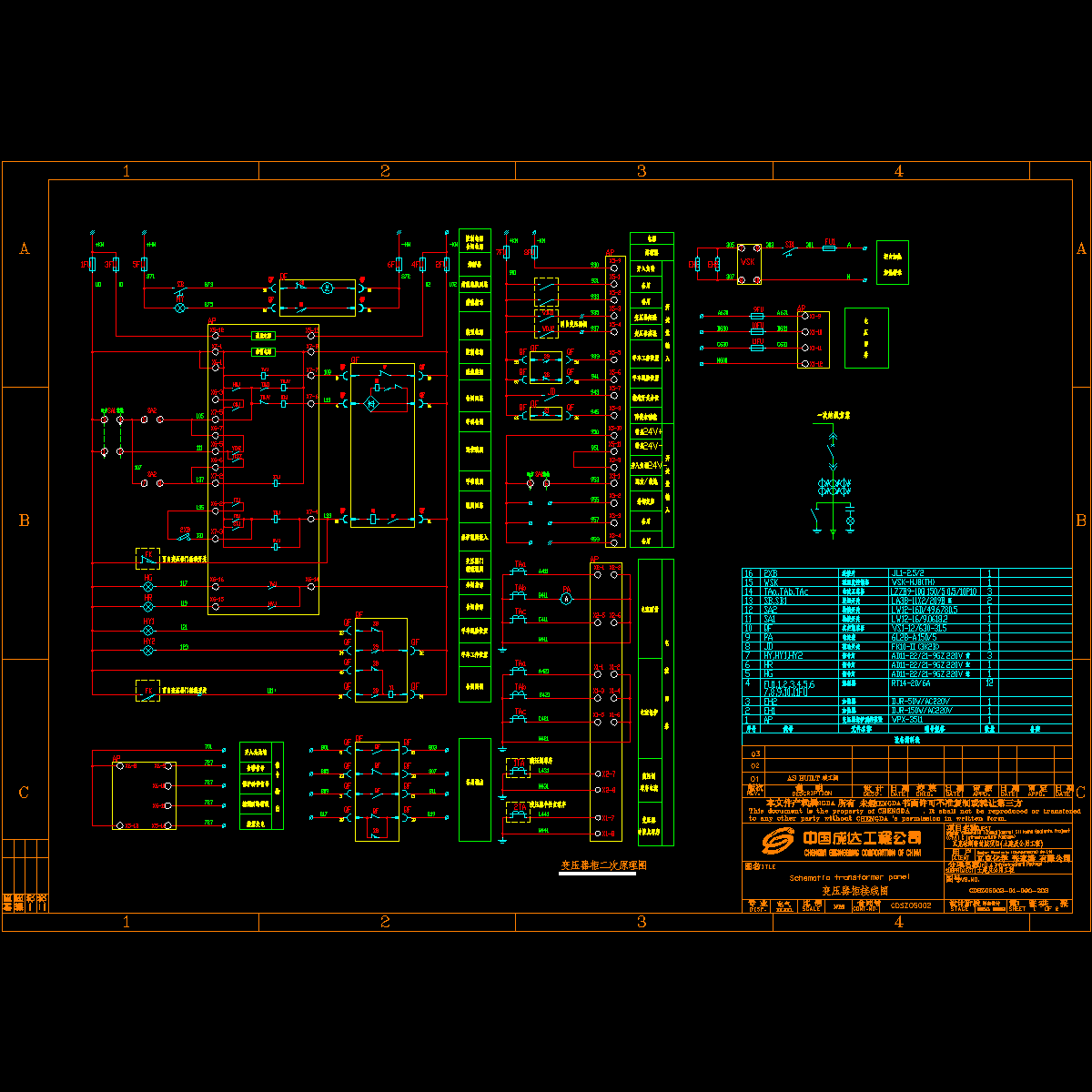

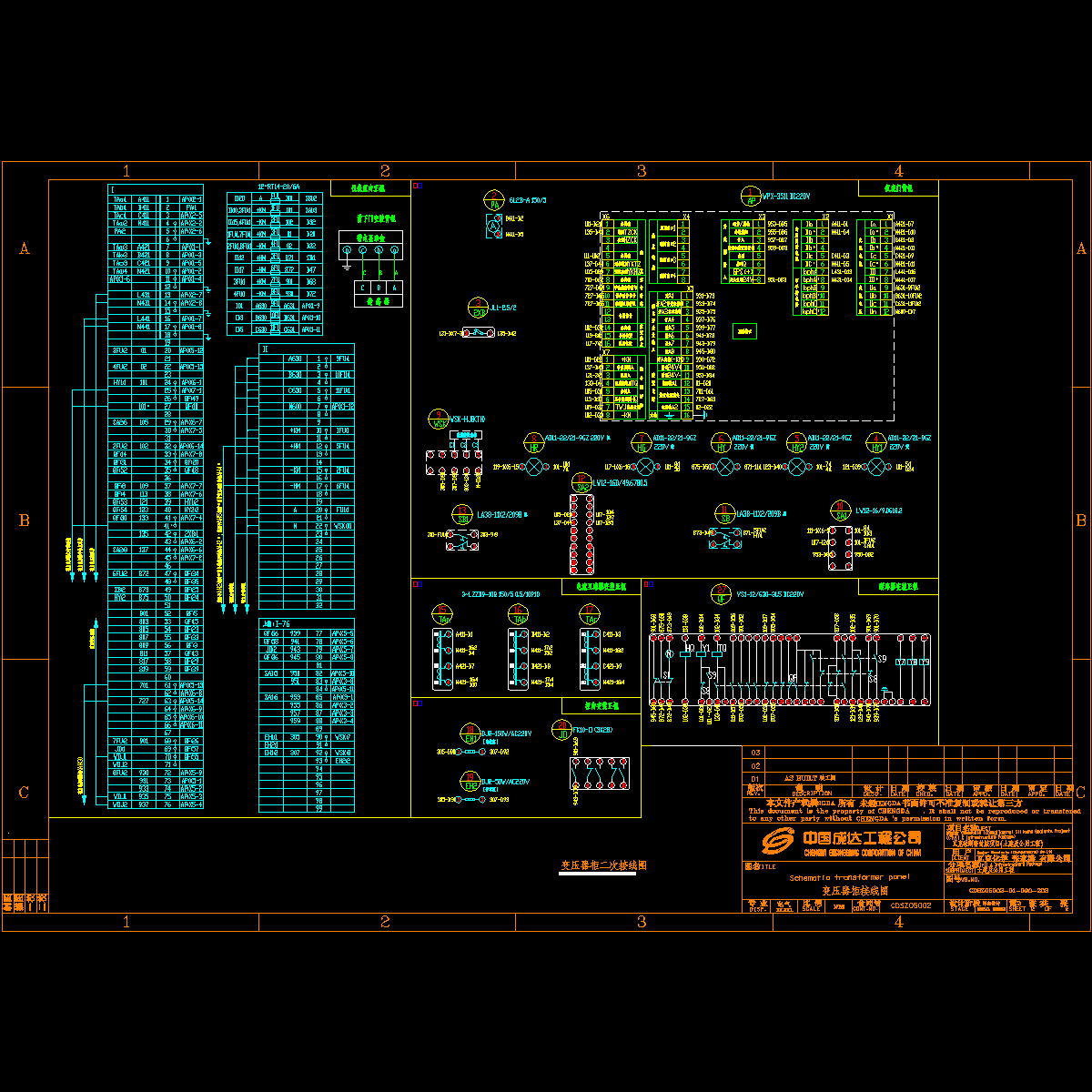

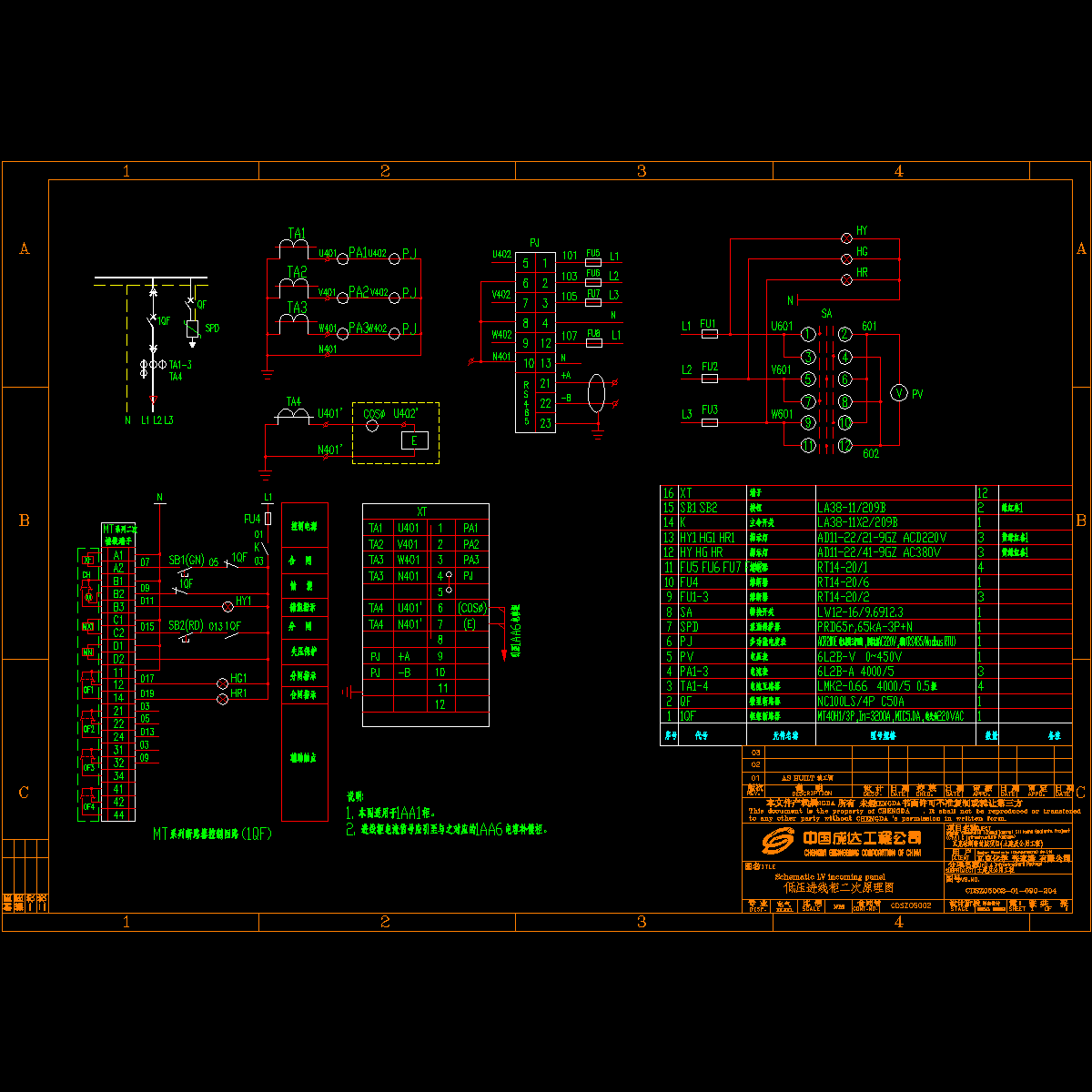

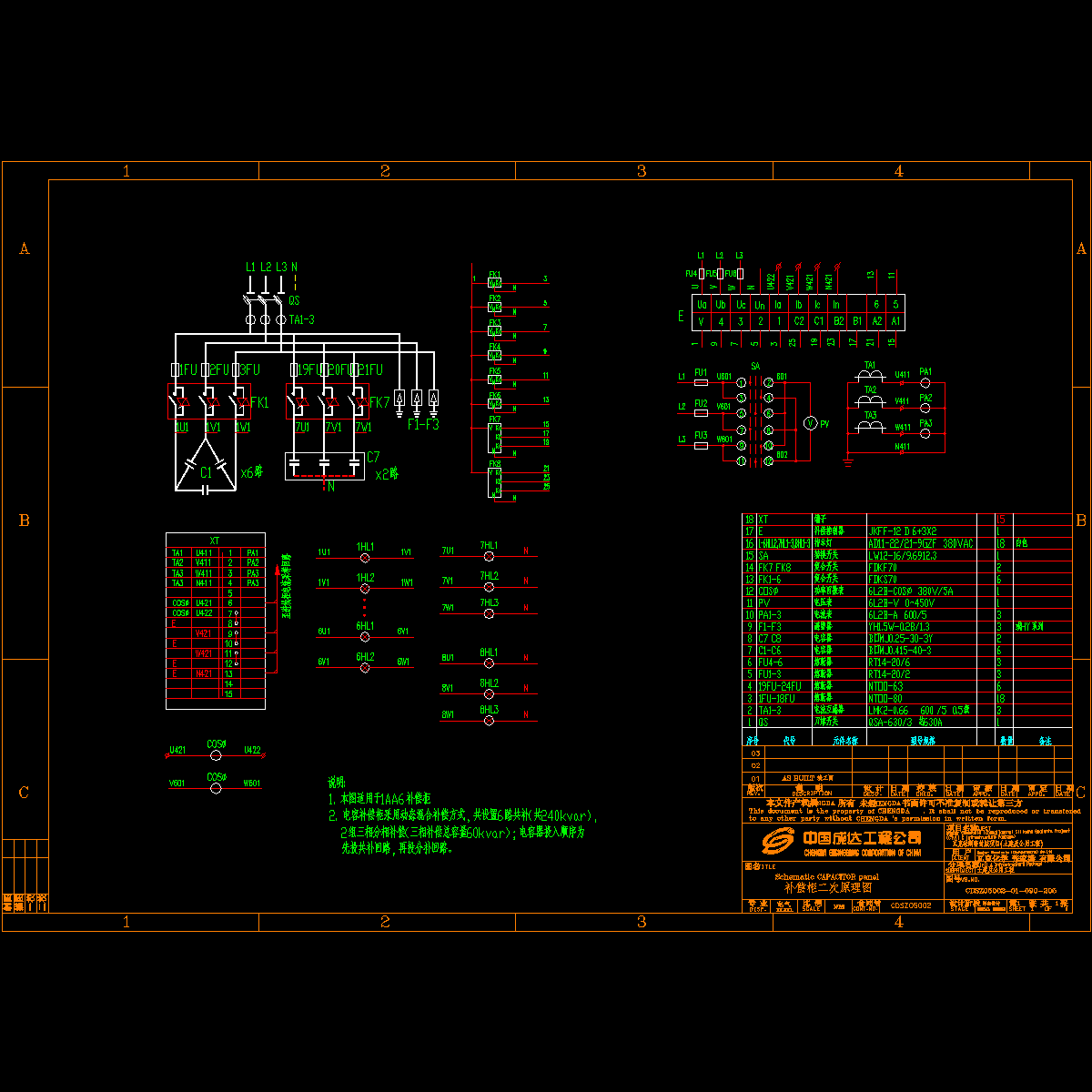

本图是张家港某项目高压柜原理图及接线图，包括进线柜PT柜计量柜出线柜，共10张图。

cdsz05002-01-090-202-1.dwg

cdsz05002-01-090-202-2.dwg

cdsz05002-01-090-203-1.dwg

cdsz05002-01-090-203-2.dwg

cdsz05002-01-090-204.dwg

cdsz05002-01-090-205.dwg

cdsz05002-01-090-201-1.dwg

cdsz05002-01-090-201-2.dwg

cdsz05002-01-090-201-3.dwg

cdsz05002-01-090-201-4.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
