[CAD图]南沙新客运港设计方案(dwg)

[复制链接]

0

主题

0

帖子

1084

积分

超级版主

Rank: 8Rank: 8

积分
1084
发表于 2020-8-28 07:02:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 图纸设计深度 :方案(初设图)
  • 项目地址:广东
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000
  • 建筑面积:18970平方米
  • 用地面积:10050平方米
  • 容积率:0.282
  • 建筑密度:14.9%
  • 绿化率:52.9%
  • 效果图:有
  • 机动车辆停车位:156个

附件详情

该项目设计标准为年客运量160万人次,设计旅客聚集量1600人,为二级国际标准客运港。
主要 经济技术指标
基地面积 67264平方米
总建筑面积 18970平方米
建筑占面积 10050平方米
容 积 率 0.282
建筑密度 14.9%
道路、广场面积 21650平方米
知名地产面积 35564平方米
绿 地 率 52.9%
停 车 数 156辆

内容包括:配套CAD方案图及word说明及效果图。

2

3

4

plan.dwg
plan.dwg
po-int-elev.dwg
po-int-elev.dwg
剖面成图.dwg
剖面成图.dwg
平面成图.dwg
平面成图.dwg

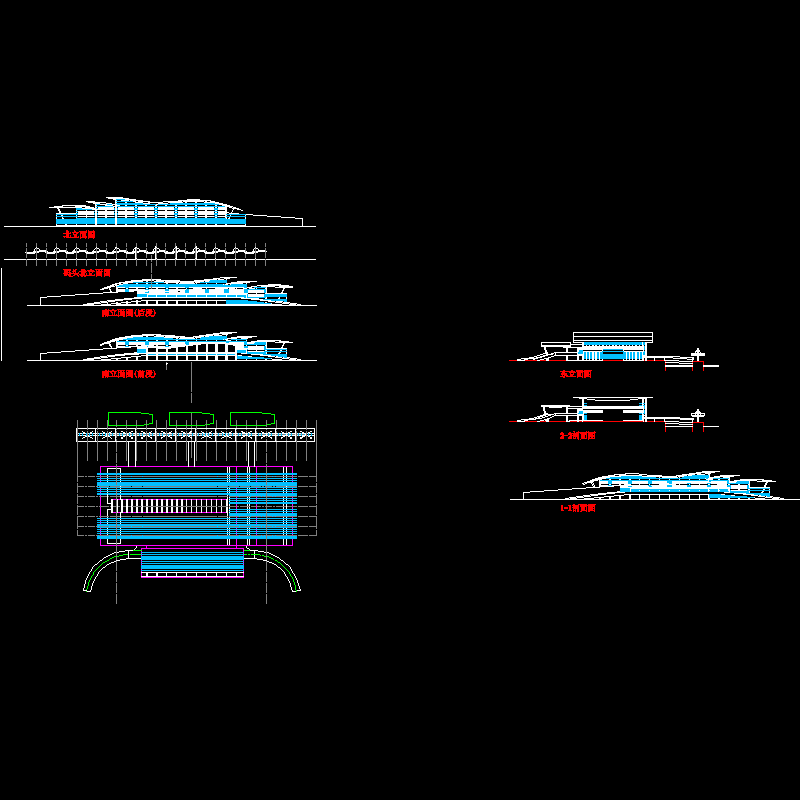

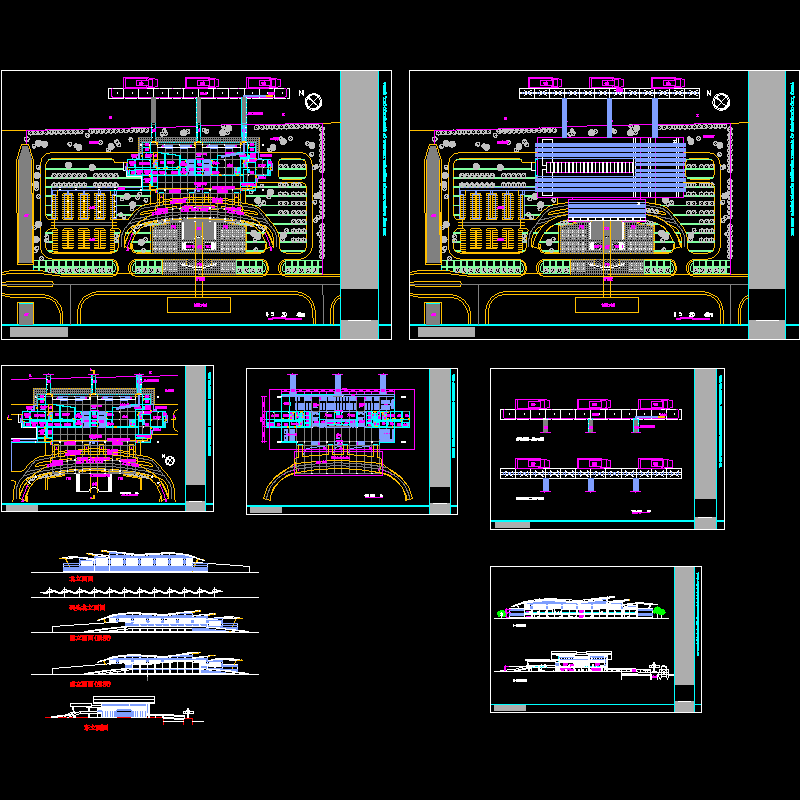

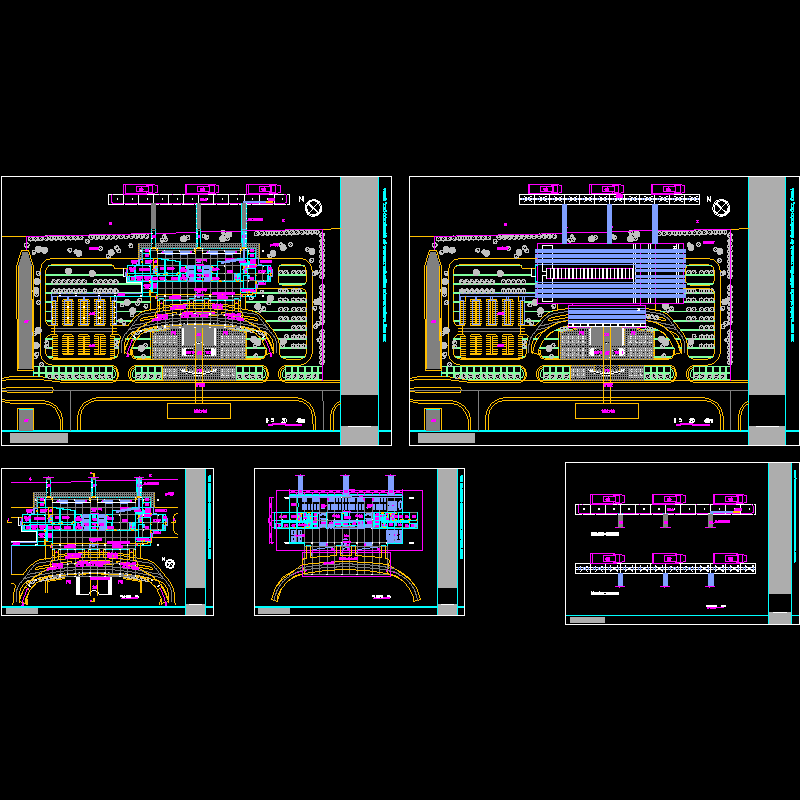

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-28 07:02:55上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在方案设计专区发帖交流相关知识。

附件2099v11ews2dcdse022wdc0.rar

7.22 MB

下载  售价: 100 积分    赚积分
