一份10层框架结构带隔震支座住宅结构CAD施工图纸(楼板配筋图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：10层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：15张

附件详情

该项目位于7度区，10层带隔震支座住宅楼。图纸内容非常全面，包括总说明、基础、梁板柱配筋、楼梯，隔震支座布置图、详图等共计15张图。

8#,10#楼面结构标高

2层梁配筋图

2层楼板配筋图

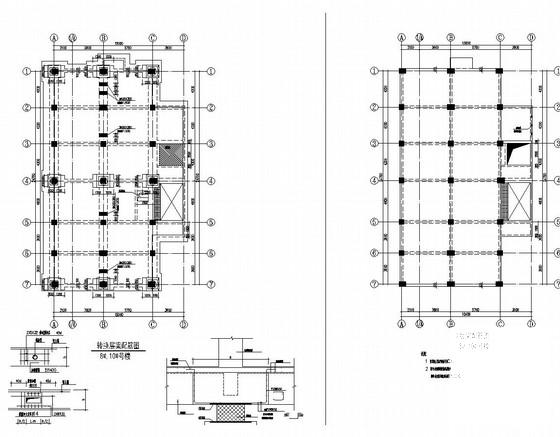

第 1 张图

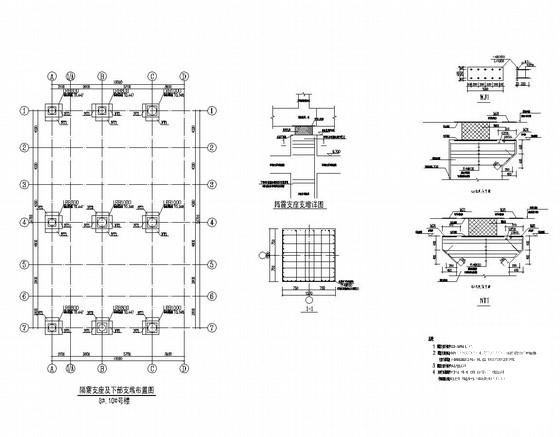

第 2 张图

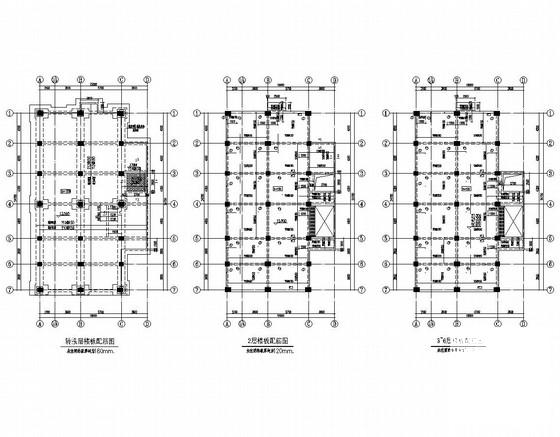

第 3 张图

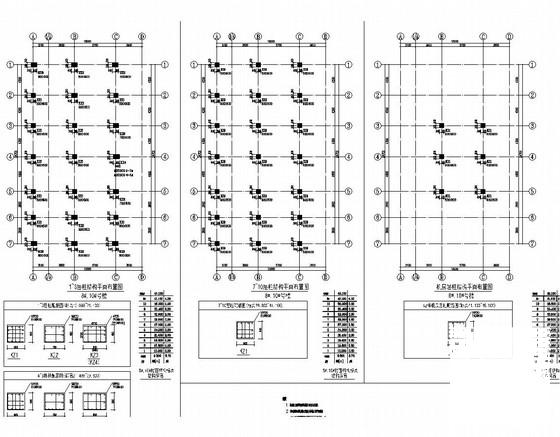

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
