一份16层框架核心筒住宅结构CAD施工图纸（8度抗震）(楼板配筋图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：16层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架核心筒
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：8度抗震
• 风压：0.35kN/平方米
• 地下室功能：车库,设备用房
• 参考图纸：46张
• 设计年代：近代

附件详情

该项目为框架核心筒住宅，地上16层，地下3层。8度抗震设防，包括：结构设计总说明，剪力墙约束边缘构件平面定位及平法施工图，剪力墙身表、剪力墙梁表，楼板配筋图，层梁平面整体配筋图，楼板模板图， 楼梯详图 等共计46张图纸。（无基础图）

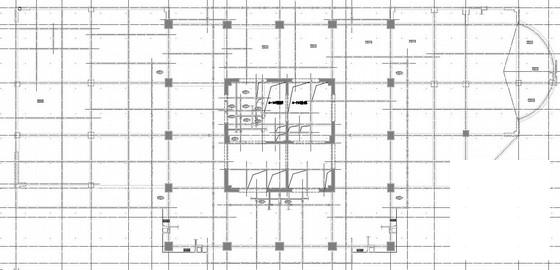

第 1 张图

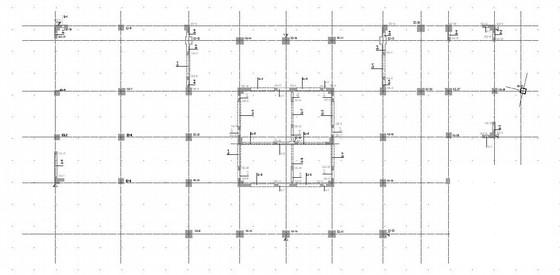

第 2 张图

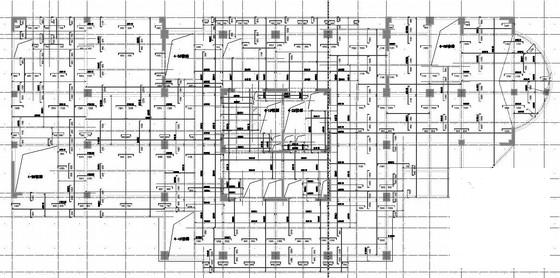

第 3 张图

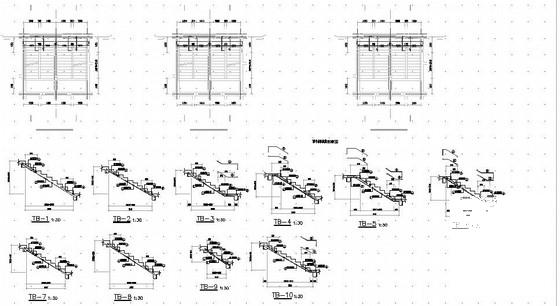

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
