多层幼儿园强弱电CAD施工图纸（最新设计规范）(火灾自动报警系统)(TN-S)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：18张
• 图纸年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-S
• 项目地址：河北
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,视频监控系统,有线电视和卫星接收系统,其它

附件详情

• 1、设计说明及图例
• 2、配电系统图（一、二）
• 3、弱电系统图 消防报警系统图
• 4、一~三层电力平面图
• 5、一~三层照明平面图
• 6、一~三层弱电平面图
• 7、一~三层消防平面图
• 8、屋顶
• 9、基础接地平面图

附件详情

该项目位于河北，建筑层数及高度：该项目地上3层，该项目属于多层建筑，耐火等级：二级；使用年限50年。建筑结构形式：框架结构。
设计范围包括：低压配电系统；照明系统；防雷保护及接地系统；有线电视系统；通讯系统（电话及宽带网络）；安防系统；火灾报警及消防联动系统。
主要最新设计规范:
《建筑 》GB50034—2013
《火灾自动报警系统设计规范》GB50116－2013
该附件编制于2014年，总共18张。

配电箱系统图

弱电系统图

消防报警系统图

一层电力平面图

一层弱电平面图

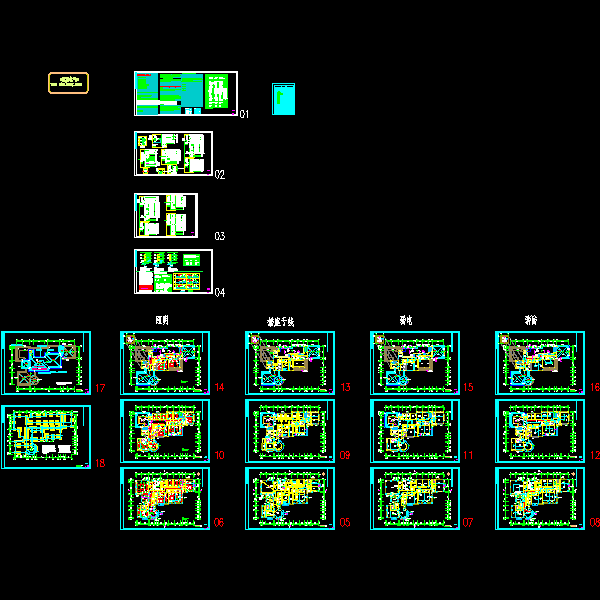

第 1 张图
