建筑类别：商业
-
建筑高度：多层建筑
-
地上层数：3层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：40张
-
图纸年代：近代
-
地下室用途：人防
-
节点大样：人防
-
防雷等级：第三类
-
接地方式：TN-S
-
项目地址：山东
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：
,建筑设备监控系统,有线电视和卫星接收系统,信息网络系统,其它
附件详情
-
资料目录
-
电气设计总说明
-
10KV系统图
-
低压系统图《一》
-
低压系统图《二》
-
变电所低压竖向系统图
-
配电箱系统图《一》
-
配电箱系统图《二》
-
配电箱系统图《三》
-
配电箱系统图《四》
-
配电箱系统图《五》
-
配电箱系统图《六》
-
设备房大样图
-
地下室配电平面图
-
首层配电平面图
-
二层配电平面图
-
三层配电平面图
-
屋顶配电平面图
-
地下室照明平面图
-
首层照明平面图
-
二层照明平面图
-
三层照明平面图
-
弱电系统图（一）
-
弱电系统图（二）
-
地下室
-
首层弱电平面图
-
二层弱电平面图
-
三层弱电平面图
-
火灾自动报警设计说明
-
火灾自动报警及联动系统图I段
-
火灾自动报警及联动系统图Ⅱ、Ⅳ段
-
火灾自动报警及联动系统图Ⅲ段
-
电气火灾监控系统图
-
地下室消防平面图
-
首层消防平面图
-
二层消防平面图
-
三层消防平面图
-
屋顶消防平面图
-
基础接地网平面
-
屋顶
附件详情
该项目为酒店的会议中心，由地下一层和地上三层组成，总建筑面积为10236.32m2，其中地下室由七个防火分区组成。高、低压配电室和发电机房位于第一防火分区，消防控制中心、通讯机房、计算机房、电视机房位于第七防火分区，第二防火分区为车库，其余防火分区为酒店各种功能用房。地上设有：客房单间。建筑高为：15.400m。建筑物为低层建筑。
设计范围：1）供配电系统；2）照明及电气节能；3）建筑物防雷、接地系统及安全措施；4）有线电视系统；5）电话系统；6）网络布线系统；7）火灾自动报警及联动控制系统及漏电火灾报警系统等。
该项目地下1层均为设备房、办公区、厨房及球车准备区;地上3层，一层主要为宴会厅，2~3层为客房，其中变配电房、发电机房设置在防火分区一；通信机房、电信机房及有线电视机房设置在防火分区六；水泵房设置在防火分区五；消防控制中心设在防火分区七，对小区各楼消防设备进行监控,消防控制室设有直接对外的出口。火灾自动报警系统保护对象为一级。
编制于2013年，图纸共40张。

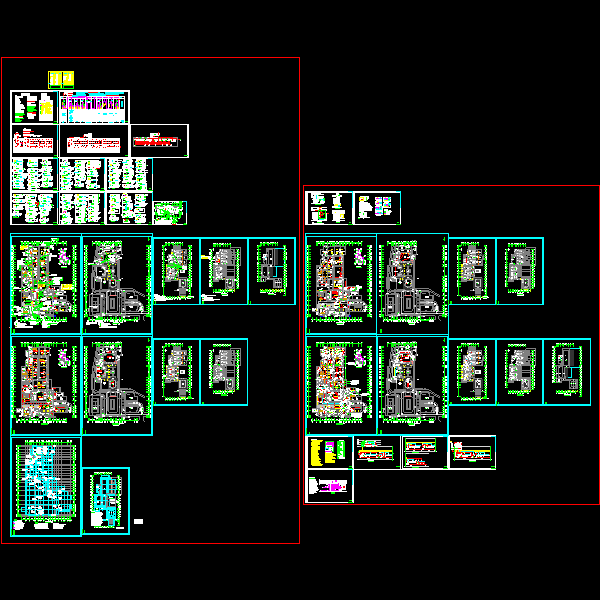

第 1 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
