30层商住楼高低压配电系统CAD施工大样图(TN-S)

[复制链接]

0

主题

0

帖子

390

积分

超级版主

Rank: 8Rank: 8

积分
390
发表于 2020-5-14 20:29:04 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅,商业
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 建筑面积:62000平方米
  • 地上层数:30层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 地下室用途:车库,设备用房
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 强电设计: ,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: ,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

  • 电气设计说明
  • 低压配电干线系统图
  • 低压配电柜系统图
  • 控制箱系统图
  • 高低压配电室大样图
  • 高压配电柜系统图
  • ……

附件详情

本建筑为一类高层商住楼。地下一层,为车库和设备用房;地上三十层,其中1~五层为商场,六~三十层为住宅,住宅分A、B两座塔楼。总建筑面积约62000m,建筑主体高度:99.0m。结构型式为框肢剪力墙结构。设计范围:a:高、低压配电系统,动力、照明系统,防雷接地系统,火灾自动报警系统,有线电视、电话、网络系统。图纸共9张。

低压配电柜系统图

控制箱系统图

配电箱系统图

商住楼高低压配电 - 1
第 1 张图

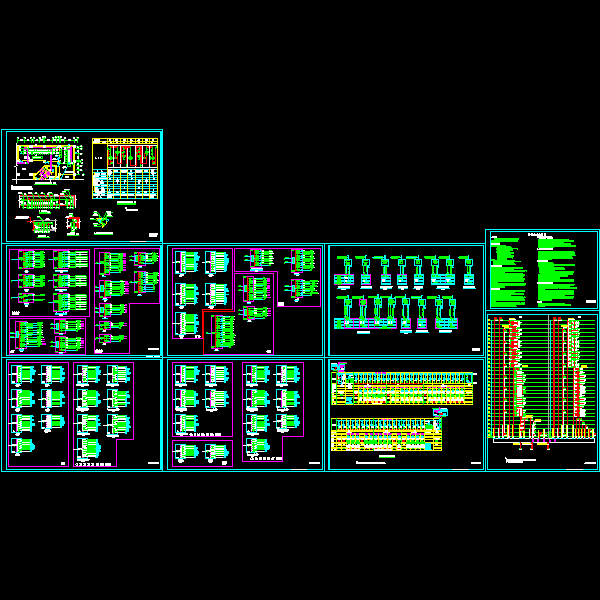

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-5-14 20:29:04上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ec2c1sd2ecfsf1e2.rar

309.01 KB

下载  售价: 100 积分    赚积分
