建筑类别：商业
-
建筑高度：高层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：30552.72平方米
-
地上层数：16层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：34张
-
图纸年代：近代
-
地下室用途：人防,设备用房
-
节点大样：人防
-
防雷等级：第三类
-
接地方式：TN-S
-
项目地址：江苏
-
强电设计：
,配变电所,电气照明,其它
附件详情
-
说明
-
材料表
-
一层照明配电系统图
-
一层照明配电平面图
-
一层动力配电平面图
-
照明动力配电干线图
-
地下室照明配电系统图
-
地下室动力配电系统图
-
地下室平时照明配电平面图
-
地下室平时动力配电平面图
-
……
附件详情
该项目为山东省国际商务大厦，总建筑面积30552.72m，建筑高度60.30m，地下一层。地上十六层。地下一层为人防工程(由人防设计院设计)及设备用房；一层为大厅、会议室及商务等用房；二层为餐饮；三层为洗浴、棋牌等娱乐场所；四、五层为客房；六、七层为公寓式办公；八~十六层为办公；顶层为设备用房及水箱间。
设计范围：本商务大厦内的电力及
、10KV变电所及地下人防部分由专业部门设计。图纸共34张。
一层照明配电平面图
地下室平时照明配电平面图
十七层照明配电平面图
k01.dwg
k23.dwg
k48.dwg
k917.dwg

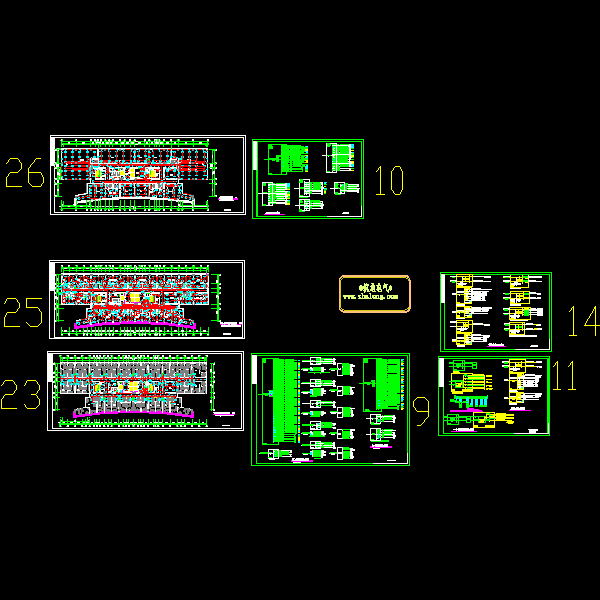

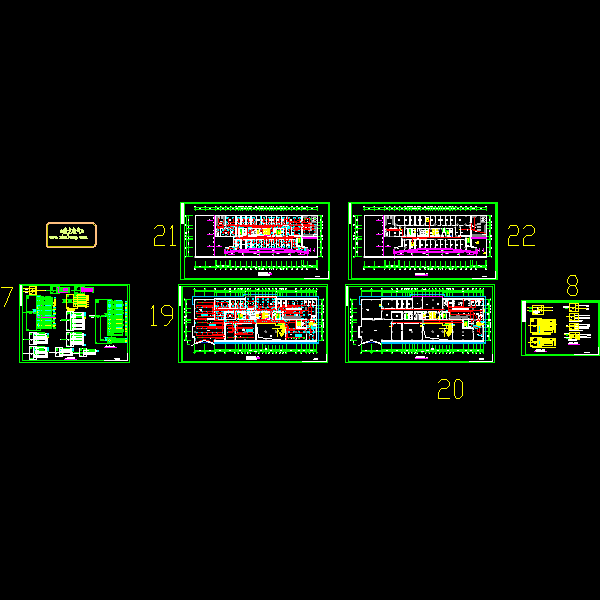

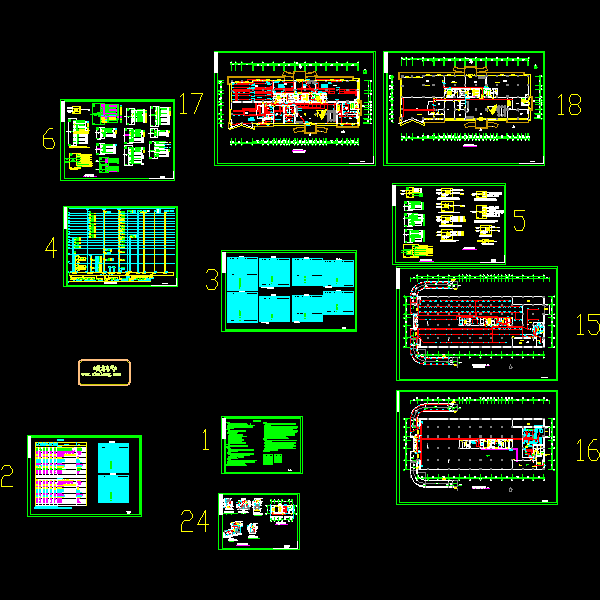

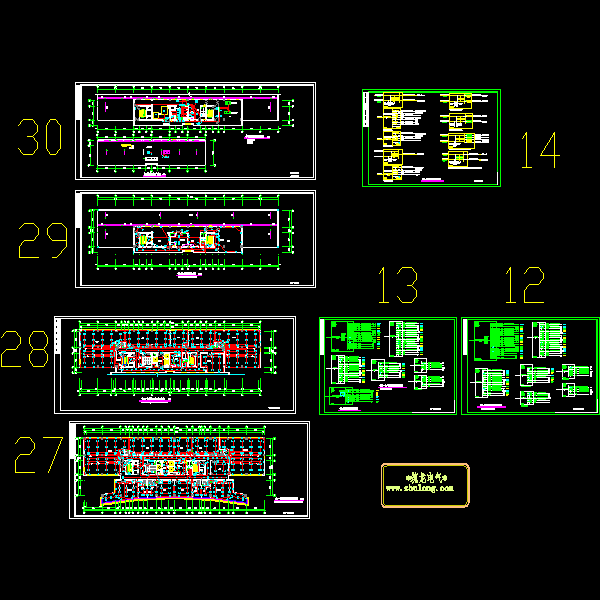

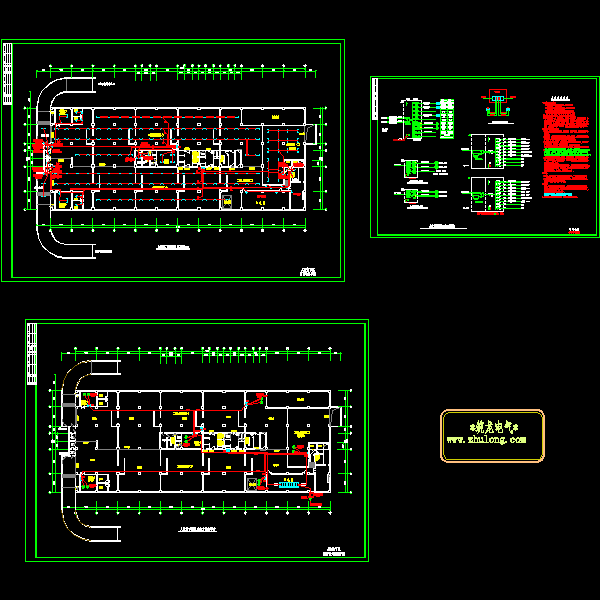

人防电气.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
