一份55层框架剪力墙国际大厦部分梁板结构CAD施工图纸

[复制链接]

0

主题

0

帖子

1591

积分

超级版主

Rank: 8Rank: 8

积分
1591
发表于 2020-2-8 12:59:14 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公, 商业
  • 建筑高度类型:超高层建筑
  • 建筑地上层数:55层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:32张
  • 设计年代:近代

附件详情

该项目是无锡某超高层项目,地上55层,框架剪力墙结构,该附件主要包括:8~55层结构 平面布置图 ,8~55层梁配筋图,共计32张图。

十五~十六层(F15~F16)结构平面图

四十八~五十四层(F48~F54)结构平面图

四十八~五十四层(F48~F54)梁平面图

五十五层(F55)梁平面图

十五~十六层(F15~F16)梁平面图

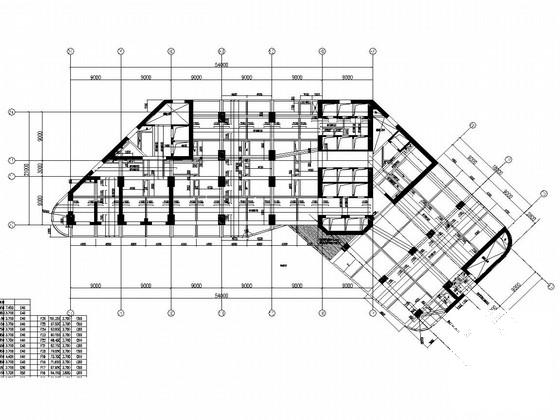

框架剪力墙梁 - 1
第 1 张图
框架剪力墙梁 - 2
第 2 张图

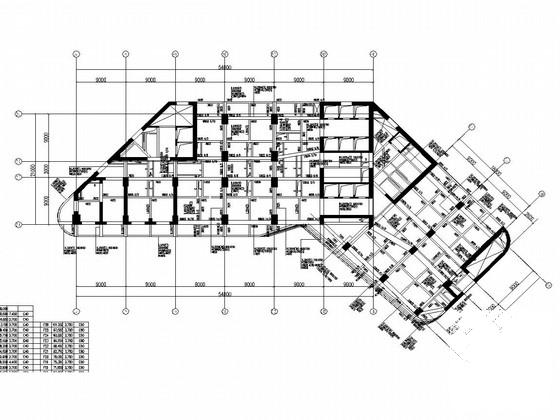

框架剪力墙梁 - 3
第 3 张图

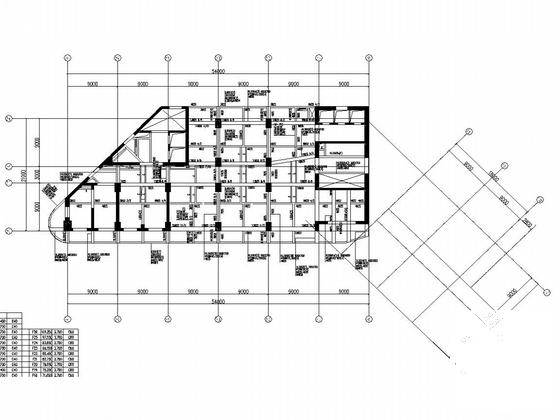

框架剪力墙梁 - 4
第 4 张图
框架剪力墙梁 - 5
第 5 张图

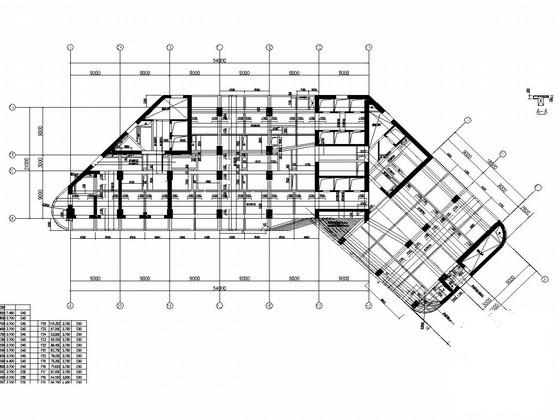

框架剪力墙梁 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
