3层甲级设计院酒店式公寓电气CAD施工大样图76张(钢筋混凝土结构)(TN-S)(TN-C-S)(10kv变配电系统)

[复制链接]

0

主题

0

帖子

1048

积分

超级版主

Rank: 8Rank: 8

积分
1048
发表于 2020-5-13 13:23:29 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公,商业,酒店
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 建筑面积:33285.63平方米
  • 地上层数:16层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:76张
  • 地下室用途:人防,车库
  • 节点大样:其它
  • 负荷等级:三级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-S,TN-C-S
  • 项目地址:湖南
  • 强电设计:供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计:

附件详情

  • 1、电气设计说明
  • 2、配电箱系统图
  • 3、火灾自动报警系统图
  • 4、10KV配电系统图
  • 5、专用变0.4KV配电系统图
  • 6、空调专用箱变0.4KV配电系统图
  • 7、设备房布置大样图
  • 8、配电干线原理图
  • 9、
  • 10、地下一层(战时)电力平面图
  • 11、地下一层(战时)通风信号平面图
  • 12、电气平面图
  • 13、照明平面图
  • 14、插座平面图
  • 15、屋顶
  • 16、火灾自动报警平面图
  • 17、基础接地平面图

附件详情

该附件是[湖南]甲级设计院酒店式公寓全套电气施工图纸,总共76张。
建筑分为:办公楼、公寓楼、地下人防三部分。办公楼地上13层,地下一层,建筑面积14044.63平方米,建筑高度不超过49.90米,属二类高层建筑;公寓楼为地上16层,地下一层,建筑面积16632.73平方米;地下室总建筑面积为:5196.37平方米,总停车数量为99辆。地下人防按甲六级人防二等人员掩蔽所防护级别设计,人防面积为2910.01M,共有两个防护单元。其它部分详见强、弱电设计说明。地下工程为平战结合人防工事,平时为汽车库,战时为人防工事。战时人防照明为一级负荷,其它为二级负荷。为保证电源可靠性,配电系统采用平时采用TN-S,战时接区域电源时采用TN-C-S系统。
电气设计包含:动力及照明配电系统、电话.电视.宽带网系统及可视对讲系统配管、防雷与接地装置。


自动报警平面图(战平综合)

10kV配电系统图

接地平面图

弱电干线系统图

动力平面图

专用变0.4KV配电系统图

办公楼d.dwg
办公楼d.dwg
地下室d.dwg
地下室d.dwg
公寓楼d.dwg
公寓楼d.dwg

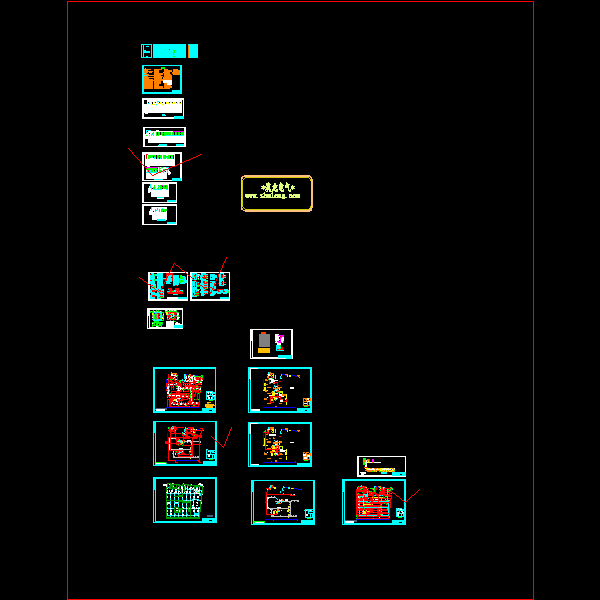

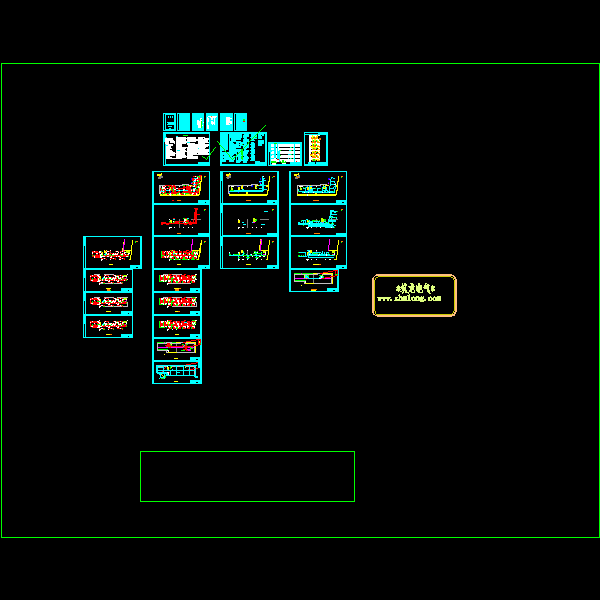

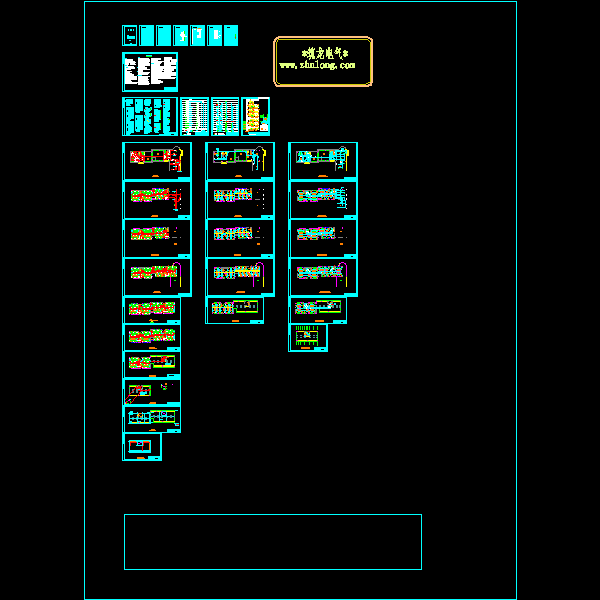

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-5-13 13:23:29上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在酒店建筑专区发帖交流相关知识。
