一份地上19层商业公寓电气CAD施工图纸（甲级设计院）(室外综合管网)

yy8899 · 发表于 2020-2-18 09:01:19

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：20617.59平方米
建筑地上层数：19层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：55张
设计年代：近代
地下室用途：车库,设备用房,其它
节点大样：人防
防雷等级：第三类
接地方式：TN-S
项目所在地：重庆
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,其它

附件详情

资料目录
主要设备材料表
强电设计说明
室外电气管网总平面图
室外综合管网总平面图
变配电所高压一次接线图
10KV/0.4KV电气接线图(一)
10KV/0.4KV电气接线图(二)
10KV/0.4KV电气接线图(三)
消房水泵控制一次系统图
配电箱系统图一
配电箱系统图二
配电箱系统图三
配电干线图
变配电房和发电机房平面布置图
消防控制室平面布置图

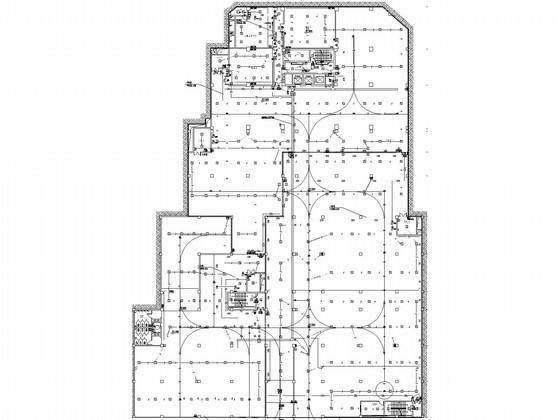

负二层车库照明平面图

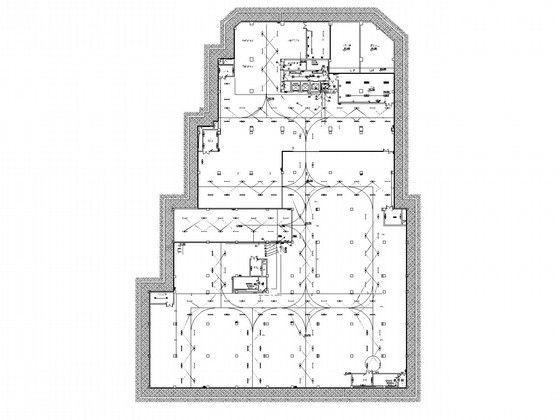

负一层车库照明平面图
负二层车库配电平面图
负一层车库配电平面图

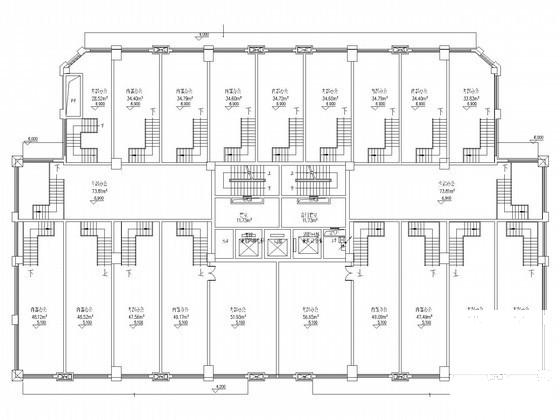

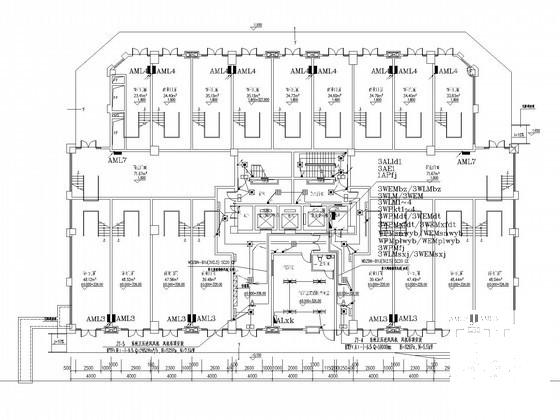

3#楼一~五层配电平面图

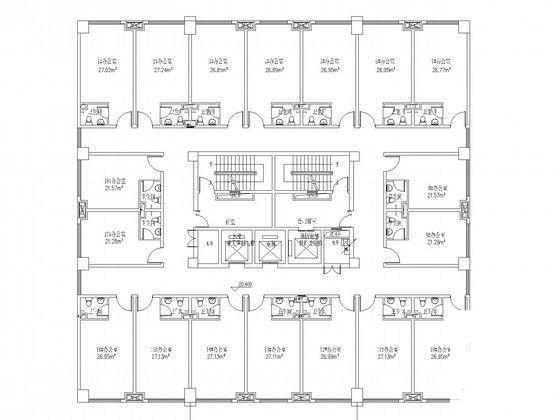

3#楼六至十九层偶数层配电平面图
3#楼六至十九层奇数层配电平面图
3#楼屋顶配电平面图
1#2#楼一层配电平面图

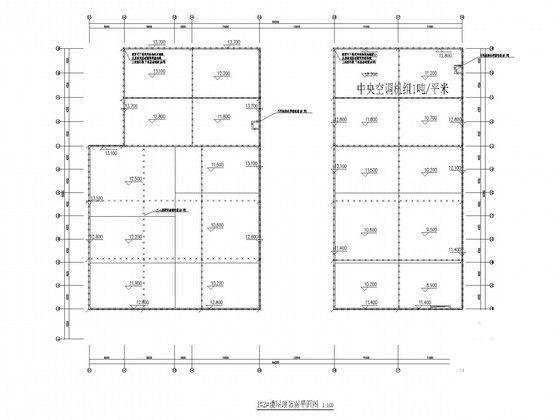

1#2#楼屋顶配电平面图
3#楼屋顶防雷平面图
1#2#楼屋顶防雷平面图
基础接地平面图
弱电设计说明（一）
弱电设计说明（二）
火灾自动报警及联动控制系统图
漏电火灾报警系统
弱电系统图
3#楼一~五层弱电平面图
3#楼六至十九层偶数层弱电平面图
3#楼六至十九层奇数层弱电平面图
1#2#楼一层弱电平面图
负二层车库火灾报警及联动平面图
负一层车库火灾报警及联动平面图
3#楼一~五层火灾报警及联动平面图
3#楼六至十九层偶数层火灾报警及联动平面图
3#楼六至十九层奇数层火灾报警及联动平面图
3#楼屋顶消防报警及联动平面图
1#2#楼一层火灾报警及联动平面图
1#2#楼二层火灾报警及联动平面图
……

附件详情

本项目主要由1栋19层塔楼局部4层裙房和2栋多层建筑、地下2层车库组成，并配备配套用房和设备用房。建筑类别为一类，耐火等级为一级，建筑合理使用年限50年。地下车库为二类汽车车库。拟建规模：30478.32平方米；其中地上建筑面积20617.59平方米；地下建筑面积为9860.73平方米。
国家规范标准手册：
《高层民用建筑设计防火规范》（GB50045-95）(版)；
《建筑设计防火规范》（GB50016-近代）；
《汽车库、修车库、停车场设计防火规范》（GB50067-97）；
《商店建筑设计规范》（JGJ48-近代）；
《20kV及以下变电所设计规范》（GB50053-近代）；
《供配电系统设计规范》（GB50052-近代）；
《低压配电设计规范》（GB50054-近代）；
《建筑照明设计标准》（GB50034-近代）；
《建筑物电子信息系统防雷技术规范》（GB50343-近代）；
《建筑物防雷设计规范》（GB50057-近代）；
《民用建筑电气设计规范》（JGJ16-近代）；
重庆市《公共建筑节能（绿色建筑）设计标准》（DBJ50-052-近代）；
《办公建筑设计规范》JGJ67-近代；
《城市地下管线综合管廊建设技术规程》DBJ/T50-105-近代；
《消防安全标志设计、施工及收规范》DB50/202-近代；
《重庆市建筑防雷设计评价技术规范》DB50/217-近代；
《爆炸危险环境电力装置设计规范》GB50058-近代；
《民用建筑电线电缆防火设计规范》DBJ50-164-近代；
《建筑设计防火规范》GB50016-近代；
《民用建筑电气设计规范》JGJ16-近代；
《火灾自动报警系统设计规范》GB50116-近代；
《气体灭火系统设计规范》GB50370-近代；
《消防控制室通用技术》GB25506-近代；
《火灾自动报警系统组件兼容性要求》GB22134-近代；
《综合布线系统工程设计规范》GB50311-近代；
《火灾自动报警系统组件兼容性要求》GB22134；
《民用建筑电线电缆防火设计规范》DBJ50-16-近代；
《建筑照明设计标准》GB50034-近代；
《公共建筑节能设计标准》GB50189-近代；
《公共建筑节能（绿色建筑）设计标准》DBJ50-052-近代。
设计范围：该资料包括办公楼及其裙房的变配电、照明、防雷接地及安全措施、火灾自动报警系统、电话管线预留预埋几个部分；由市政电力管网引入该项目的10KV电缆线路不在该资料范围内，该资料只提供进线通道，电源分界点为该项目变电所10KV电源进线柜开关进线侧。办公楼电话、宽带等系统具体由各专业运营商建设；该资料只考虑弱电机房至各用户弱电终端管道的预留预埋。火灾报警及联动系统，新建地面建筑所需的弱电（电话、网络、电视）预留。
，图纸共55张。
