[CAD施工图纸]33层楼房危改工程电气初设(火灾自动报警系统)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：33层
• 地下层数：3层
• 参考图纸：23张
• 地下室用途：商业,车库
• 负荷等级：二级
• 有线广播：火灾应急
• 强电设计： ,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,入侵报警系统,通信系统,有线电视和卫星接收系统

附件详情

该资料为重庆市某片区危改工程。
设计范围：
（1）大楼供、配电系统及照明负荷设计。
（2）建筑物 设计。
（3）室外照明预留电源设计。
（4）火灾自动报警系统设计。
（5）电话、电视、安防对讲系统，线路路由和通道设计。
（6）智能化设计。各系统的施工图设计待业主确定设计任务和集成商后，根据具体的设备予以完善。

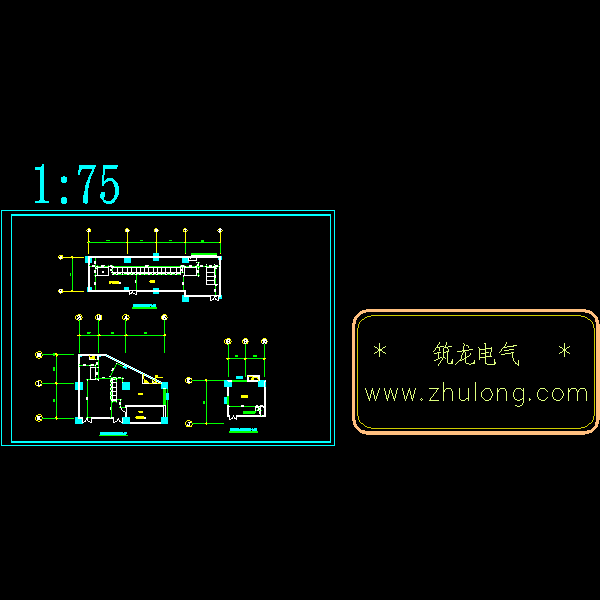

第 1 张图

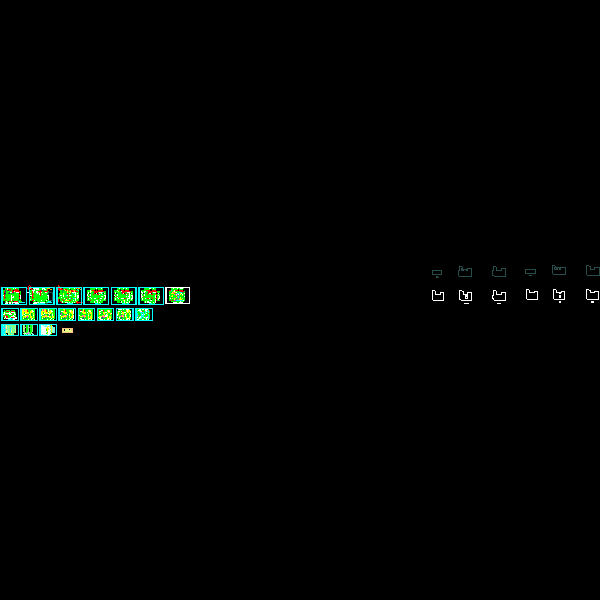

第 2 张图

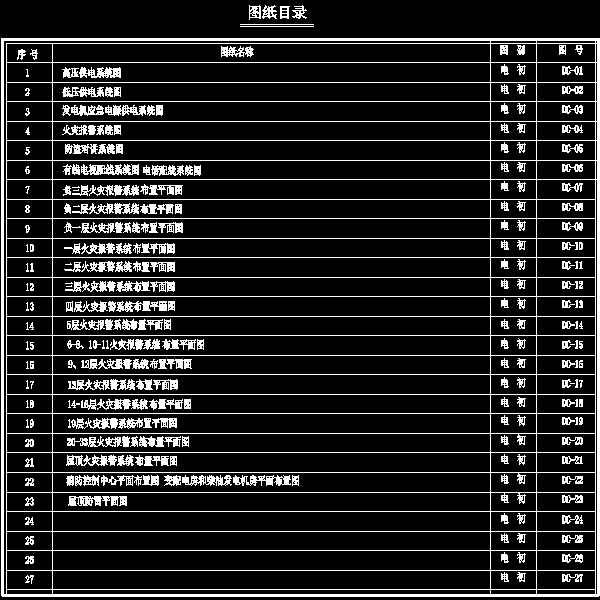

第 3 张图

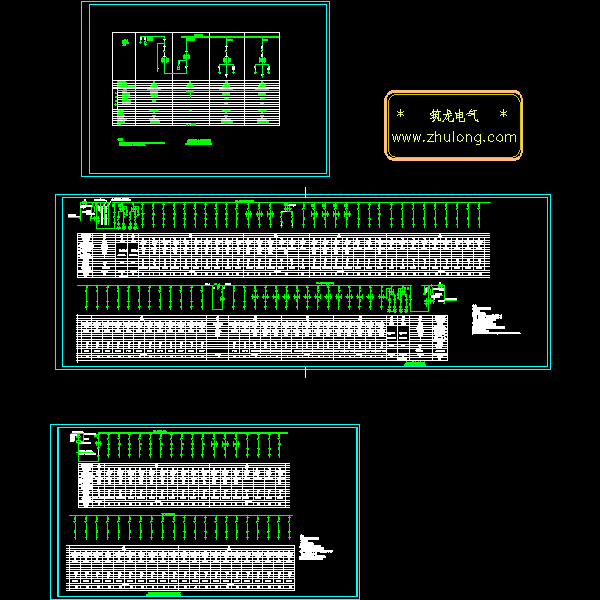

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-10 10:04:13上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
