5层教学楼火灾自动报警CAD图纸(消防排烟风机)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 建筑面积：38840平方米
• 地上层数：5层
• 地下层数：2层
• 参考图纸：11张
• 图纸年代：近代
• 有线广播：火灾应急
• 设计：低压配电,电气照明,接地安全
• 弱电设计： ,广播系统

附件详情

该项目为哈尔滨某中学高级示范综合教学楼,总建筑面积38840平方米。地上部分教学楼五层,综合楼七层.地下二层。26.4米,建筑物综合楼部分耐火等级为二级。
本消防系统按控制中心报警系统设计,含二台火灾报警控制器和九台区域火灾显示盘.消防控制中心设于一层,内设火灾自动报警控制器.消防联动控制设备.消防事故广播主机.消防电话主机， 供电电源等。
本消防系统采用总线制系统,探测回路采用二总线报警方式,为自动隔离故障点确保系统正常运行,在二总线回路中每一分支回路(32个地址点)的前端安装短路隔离模块.另消防水加压泵(室外单设)的起停.消防排烟风机.送风机的起停增设消防控制室手动直接控制(硬线连接)。
本消防系统工作接地采用综合接地.由消防控制中心引出专用接地引下线至建筑物基础接地装置上,其接地电阻不大于1欧姆。

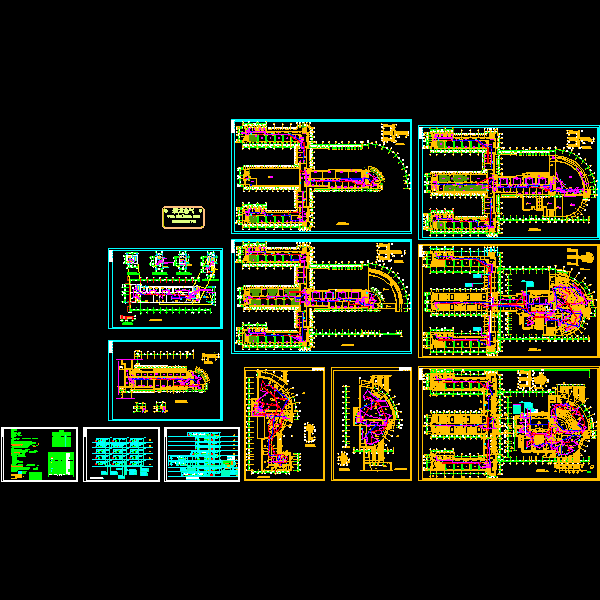

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
