基础大样图纸、储藏层结构CAD施工图纸、梁结构CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：7层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平米
• 雪压：0.40kN/平米
• 参考图纸：18张
• 图纸年代：近代,2010

某7层砌体住宅结构设计图
本次设计为：某7层砌体住宅结构设计图
该资料包含：
结构施工说明、基础 、基础大样图、储藏层结构图、梁结构图、结构图、屋面结构图、楼梯结构图共5张图纸，另含13张建筑图。

jg1.dwg

js1.dwg

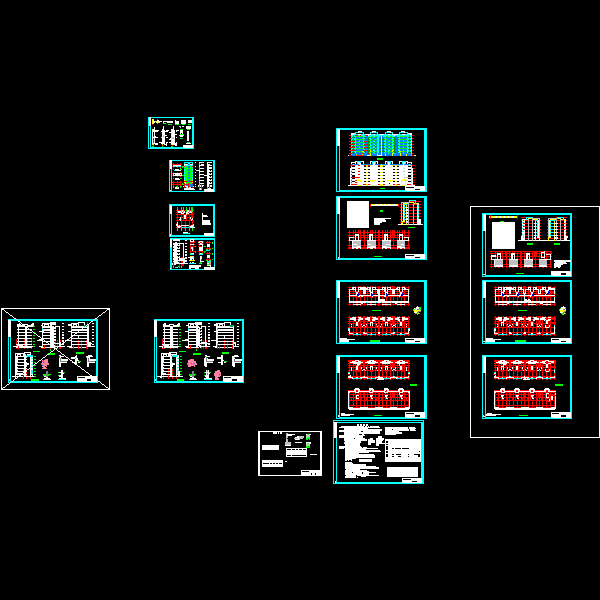

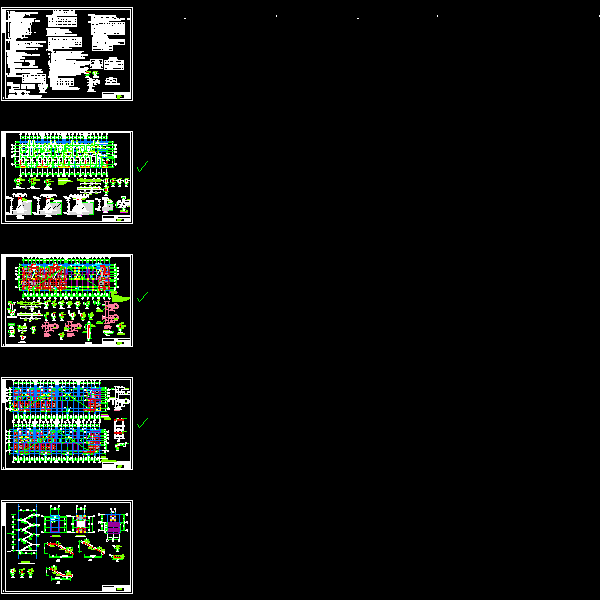

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-7 21:50:28上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
