一份17层带储藏室地下车库剪力墙住宅楼结构CAD施工图纸(钢筋混凝土)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：17层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.45kN/平方米
• 地下室功能：车库,其他
• 参考图纸：37张

附件详情

该项目地上十七层住宅，层高为3.0米，地下二层储藏室，负一层高2.7米，负二层高3.0米,架空层高2.5米。地下车库与主楼连为一体，，主楼负二层地面与车库地面在同一标高。
该项目平面尺寸为长53.4米，宽11.9米，高53.9米。结构型式采用钢筋混凝土剪力墙结构，基础型式为钢筋混凝土筏板基础。
该资料包含：
结构设计说明 、基础梁配筋图、基础板配筋图、剪力墙平法施工图、板配筋图、剪力墙柱表 、屋面标高剪力墙柱表 、构件 节点详图 、楼梯结构图、梁配筋图共37张图纸。

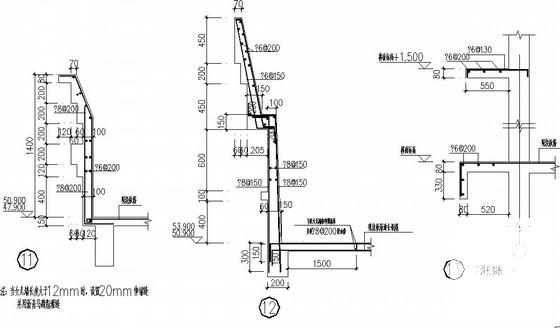

第 1 张图

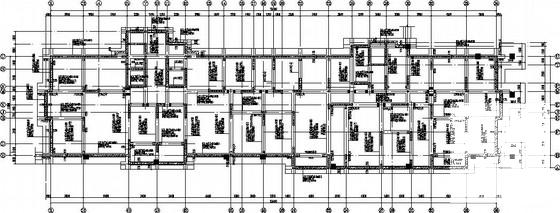

第 2 张图

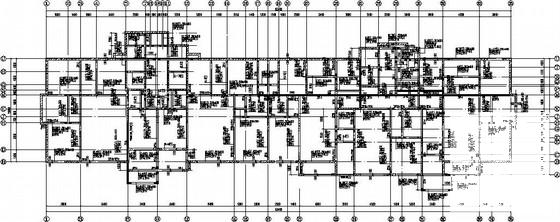

第 3 张图

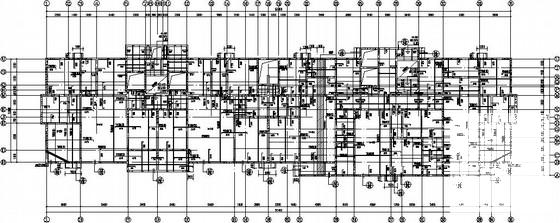

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
