一份高架桥(33 68 33m中承式连续梁拱组合桥)CAD施工图纸设计

[复制链接]

0

主题

0

帖子

1555

积分

超级版主

Rank: 8Rank: 8

积分
1555
发表于 2020-5-1 07:47:47 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


2.设计范围   ⑴该项目的设计范围为新店立交桥桥梁工程,含桥台台后搭板,不含台后路基挡墙及填土,设计具体里程范围为:K0 336.781~K0 459.781 (台尾~台尾);   ⑵桥面排水设计仅考虑引至地面,其后可进入城市排水排污系统,不在本桥工程设计范围内;   ⑶桥梁照明设计仅考虑照明电缆的预留位置。      3.主要技术标准及设计采用规范   3.1 主要技术标准   ⑴道路等级:二级;   ⑵车道数:双向两车道;   ⑶设计行车速度:50km/h;   ⑷设计荷载:汽车─20级,验算荷载:挂车─100,人群荷载:3.0kN/m2;   ⑸平纵曲线:本桥位于直线段,桥面纵坡为平坡;   ⑹桥面横坡:行车道1.5%人字坡,人行道1%向内单面坡;   ⑦地震:地震基本烈度七度,按八度设防。      共有图纸40多张

连续梁式桥 - 1
第 1 张图
连续梁式桥 - 2
第 2 张图

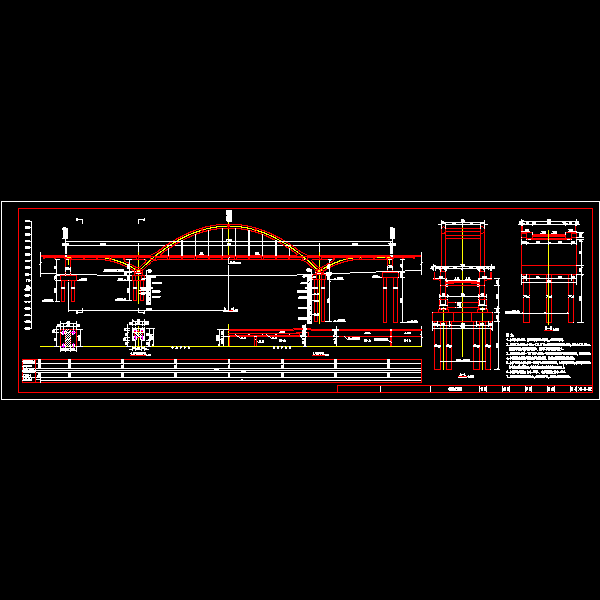

连续梁式桥 - 3
第 3 张图

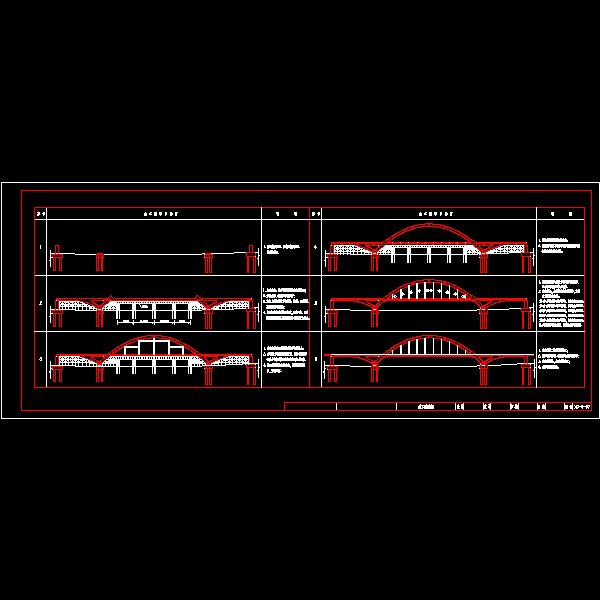

连续梁式桥 - 4
第 4 张图

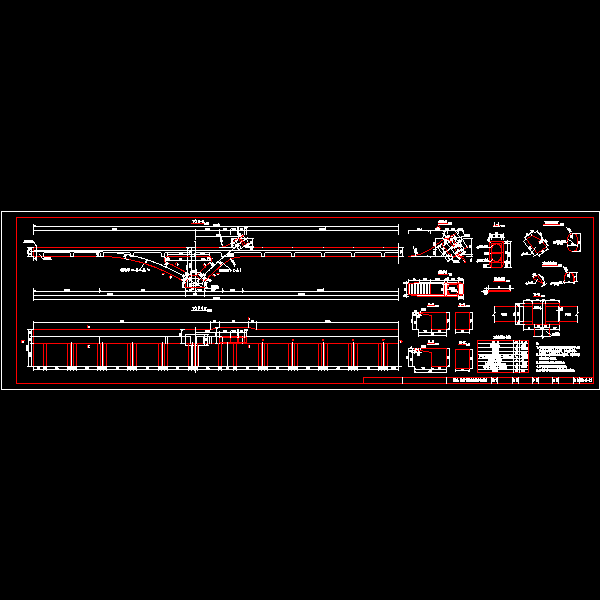

连续梁式桥 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-5-1 07:47:47上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ecwddc2ccdcwcfde.rar

2.57 MB

下载  售价: 100 积分    赚积分
