一份现浇混凝土梁小桥CAD施工方案图纸设计

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 【技术标准】 　　 1.桥梁设计荷载：公路-II级； 　　 2.桥面宽度:0.5 m(防撞护栏) 7m(机动车道) 0.5 m(防撞护栏)；全宽8米。桥面设双向1.5%横坡。 　　 3.设计洪水频率：为1/50。 　　 4.桥面铺装：铺装采用8-13.25厘米C40防水混凝土 　　 5.为减轻由于桥台与桥头路基沉降差引起的桥头跳车，桥台两头设置桥头搭板，长5米。 　　 6.搭板上铺装构造同现浇梁铺装构造，采用8-13.25厘米C40防水混凝土。 　　 7.桥梁排水：通过桥面将水从桥头接线将水排走。 　　【施工要点】 　　 （一）上部构造 　　 1.现浇梁应保证钢筋骨架的位置，施工时应准确放样，以期给搭接钢筋的顺利焊接及绑扎创造条件。 　　 2.现浇梁钢筋建议在钢筋加工场制作完，然后整体吊至桥位处。 　　 3.现浇梁竖向钢筋起抗剪作用，施工时与顶面主钢筋焊在一起，以防脱落。 　　 4.现浇梁梁顶混凝土表面在施工完后必须及时进行凿毛、冲洗，以保证新老混凝土的结合质量。 　　 5.凡需焊接的受力部位，均应满足可焊性要求，并且当使用强度级别不同的异种钢材相焊时（如HRB335级钢筋和Q235钢相焊）所选用焊接材料的强度应能保证焊缝及接头强度高于较低强度级的钢材（如Q235钢）之强度。 　　 6.现浇主梁时，应注意预埋护栏钢筋及交通工程方面的通讯管线预埋件。 　　 7.其它未尽事宜，均应严格按照现行《公路桥涵设计规范》、《公路桥涵施工技术规范》及《公路工程质量检验评定标准》中有关规定办理。 　　 （二）下部构造 　　 1.根据沿线材料条件，桥台台后填料一般应选用砂砾、矿渣、碎砖、砾石、卵石等透水性材料。 　　 2.台帽顶面必须保持水平、平整、清洁。绑扎桥梁台帽钢筋时，要预埋防震挡块的钢筋。 　　 3.桥台施工时，应注意搭板锚固筋等各种预埋件的预埋。 　　 4.桥台基础开挖后，应对基坑做承载力测试试验，地基容许承载力不小于200Kpa，若达不到要求及时采用片石换填处理。 　　【图纸内容】 　　 桥面现浇层钢筋构造图；SB级桥梁墙式护栏钢筋构造图；桥梁横断面图；现浇梁一般构造图；现浇梁钢筋构造图；桥台一般构造图；桥台台帽钢筋构造图；搭板钢筋构造图；路肩墙设计。图共10张CAD图纸

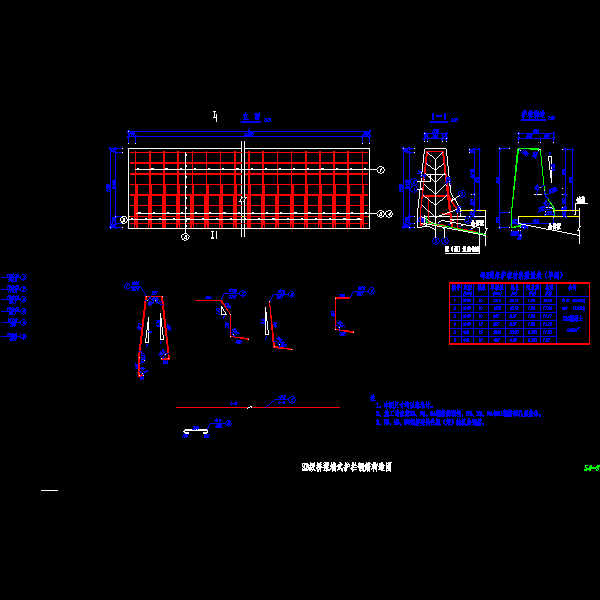

第 1 张图

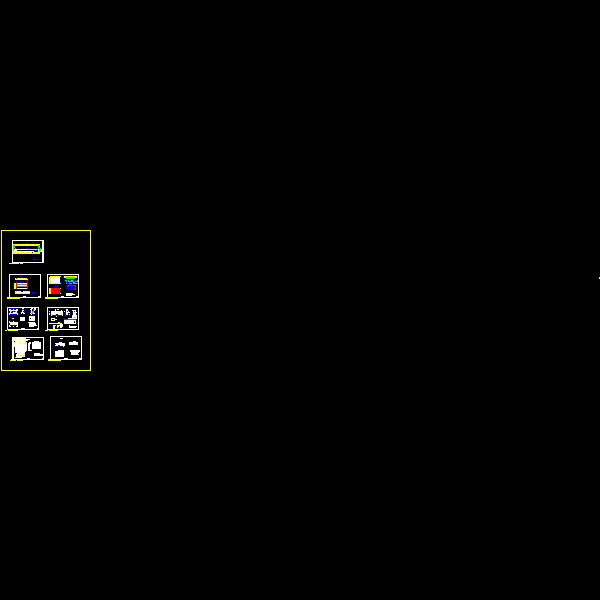

第 2 张图

第 3 张图

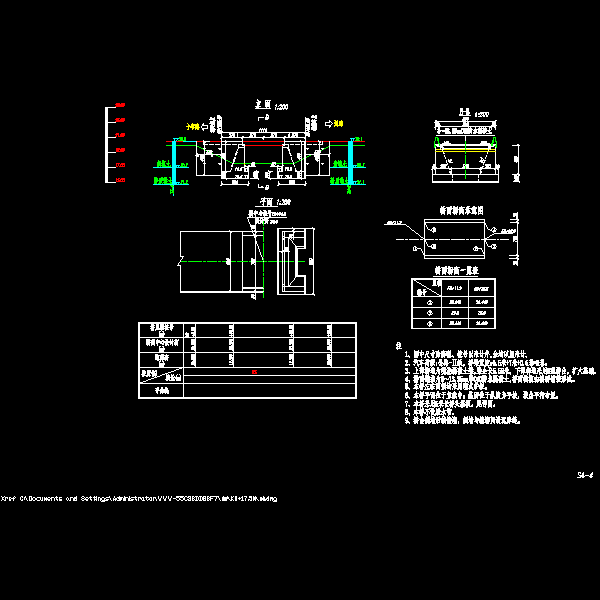

第 4 张图

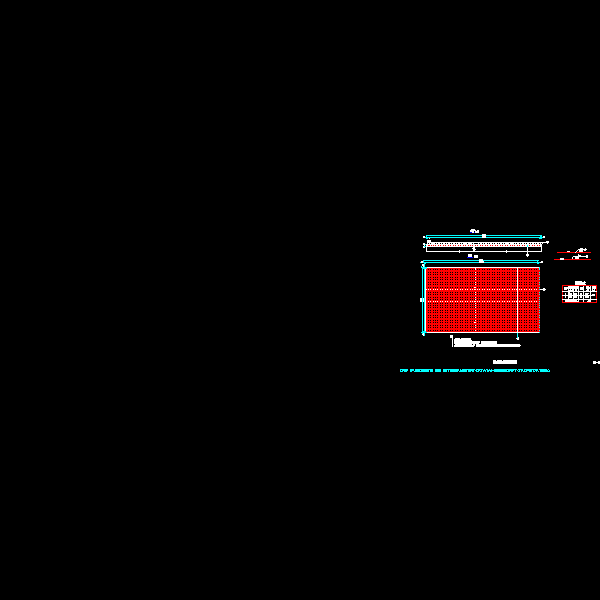

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
