一份高速公路35米人行天桥CAD施工方案图纸设计27张(板式橡胶支座)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本桥上部结构采用下承式钢筋混凝土拱桥；下部墩、台结构均采用扩大基础，桥墩采用方形墩柱，桥台采用U型桥台。桥梁平面位于直线上，桥面横坡为双向2%，墩台采用平行布置。 　　桥梁位于竖曲线内，曲线要素：R=1000m，T=23.61m，E=0.28m,变坡点桩号为K0 260,高程为31.00m,桥梁纵坡i=2.8%。地基承载力桥台400kPa,桥墩380kPa。1、2号桥墩采用GJZ300×550×47mm板式橡胶支座，全桥共计4块；0、3号桥台采用GJZ200×350×35mm板式橡胶支座,全桥共计4块；0、3号桥台处设置D60伸缩缝。 　　...... 　　共27张图，编制于2007年。

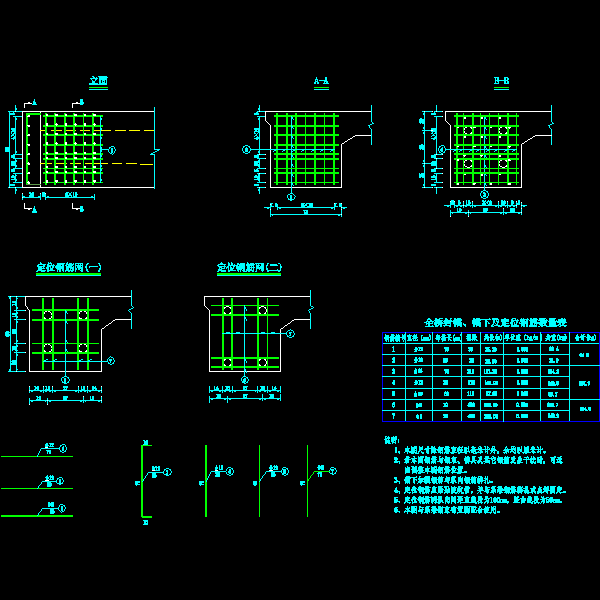

第 1 张图

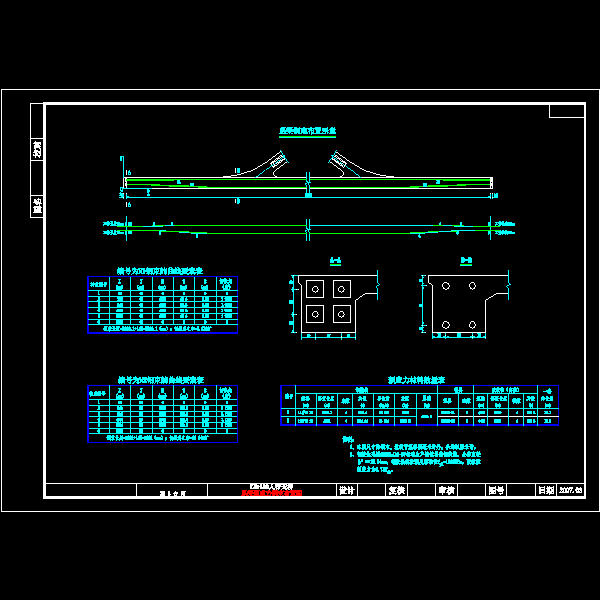

第 2 张图

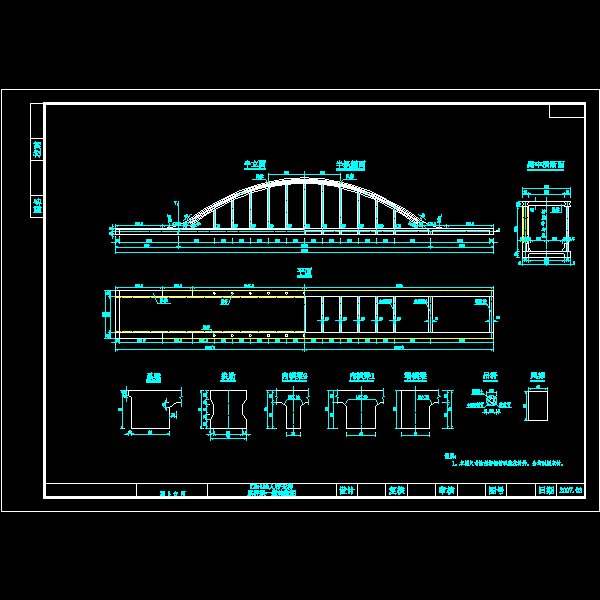

第 3 张图

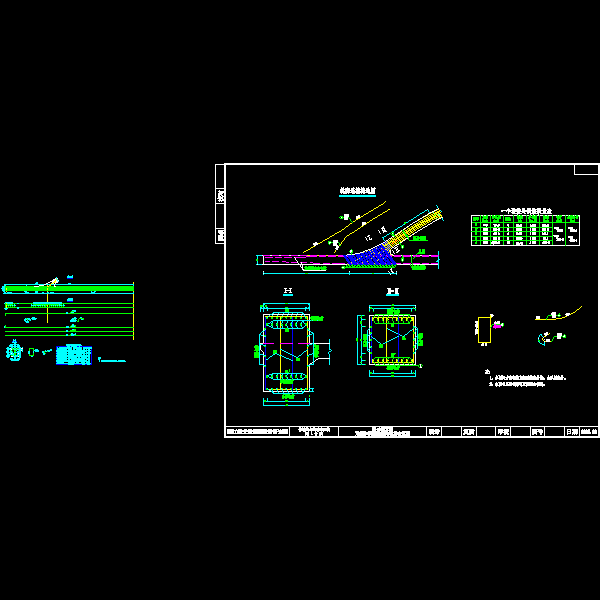

第 4 张图

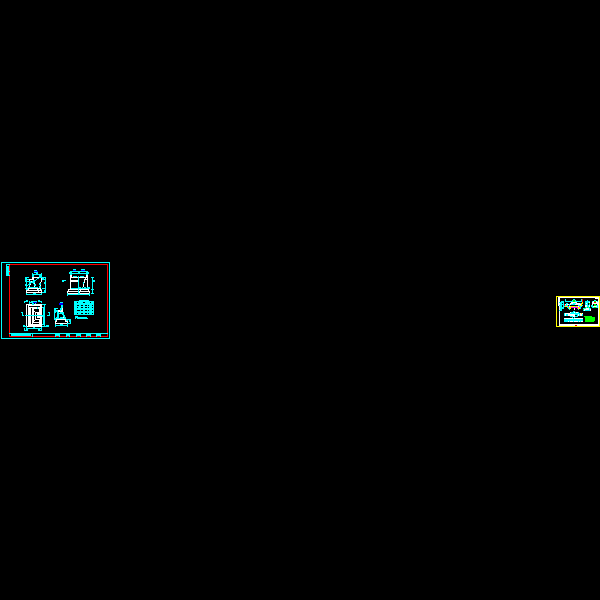

第 5 张图
