一份城市主干道排水管线工程CAD施工方案图纸设计80张(雨水检查井)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料内容主要为地下管线，道路等级为城市主干道Ⅱ级，设计的道路红线宽度40.0米，根据方案审查批复意见，采用两块板分幅，中间4.0绿化分隔带，两边各12.0米车行道和6.0米人行道，在人行道上僻出3.0米宽作为绿化带，该路幅分配可减少对向行驶机动车干扰，特别是夜间行车，也有利于绿化、照明、管线敷设。 　　…… 　　管道基础应置于密实的未扰动的原状土层上，要求地基承载力P≥0.15MPa。若遇流砂、淤泥、松散杂土及回填土等软弱地基时应采取换土回填砂砾石等加固措施，使之达到设计要求的地基承载力。换填深度根据现场情况由建设、监理、施工、勘察以及设计等单位有关人员共同商定。 　　…… 　　除交叉口外，雨水口一般在与检查井垂直的方向接入。在道路曲线段布置雨水口时，雨水口应设在该段最低处。交叉口雨水口除按雨水平面图中布置的雨水口外，还应将道路交叉口竖向设计中布置的雨水口就近接入雨水检查井。 　　雨水口连接管管径为d300，坡度为1.0%，雨水口接绿化带盲沟排水处加深至1.3m。 　　偏沟式：单箅雨水口详见05S518-24，双箅雨水口详见05S518-25； 　　平箅式：单箅雨水口详见05S518-20，双箅雨水口详见05S518-21。 　　…… 　　共80张，编制于2011年。

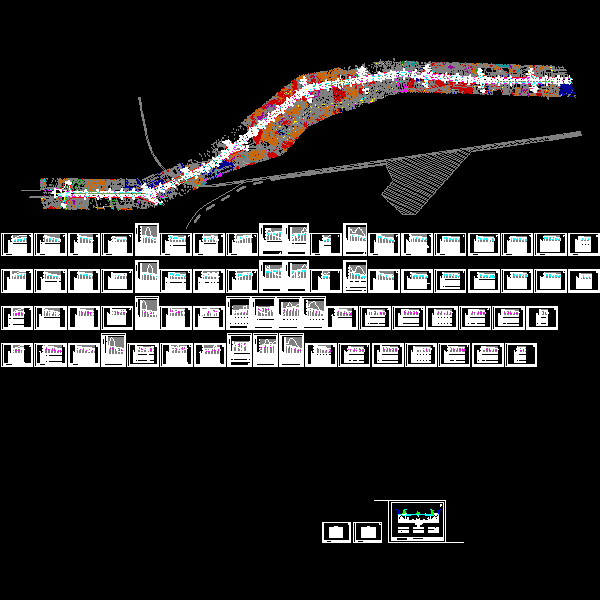

第 1 张图

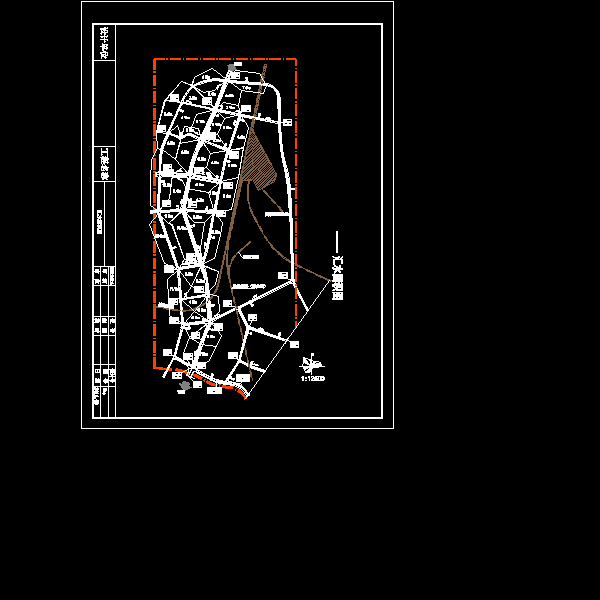

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
