一份依兰河桥两阶段CAD施工方案图纸设计(荷载横向分布)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

学士 预应力混凝土简支T梁 双柱式桥墩 盖梁 肋板式桥台 钻孔桩基础 　　 本文为黑龙江工程学院本科生毕业设计。 　　 该资料桥名为依兰河桥，桥位中心桩号为K1 295.00。桥梁全长155.77m，桥面净宽净7 2×1.0,设计荷载为公路Ⅱ级，人群荷载为3.0KN/m2。下部结构采用双柱式桥墩、肋板式桥台、钻孔桩基础。本桥设两道伸缩缝，分别在两桥台处。支座采用板式橡胶支座。桥面铺装采用最小20mm-87mm厚的防水混凝土和40mm厚的沥青混凝土。桥面不设纵坡，横坡1.5%，泄水管采用对称布置，间距7m。 　　 本桥共进行了五部分的内容设计,第二部分水文计算，在此部分根据设计水位高度，确定了满足水文要求的最小桥长、桥面最低标高以及冲刷线的最低标高；第三部分为上部结构设计，设计了上部结构纵、横断面形式，初拟了T梁横梁的截面尺寸，计算了荷载横向分布系数以及主梁内力，进行了配筋设计和结构验算。第四部分为下部结构设计，设计了墩、台、基础的形式，拟定了相应的尺寸并计算桩长。第五部分为施工工艺，对各构件的施工及注意事项做出指导。 　　 通过以上的设计和验算，表明该方案合理可行 　　

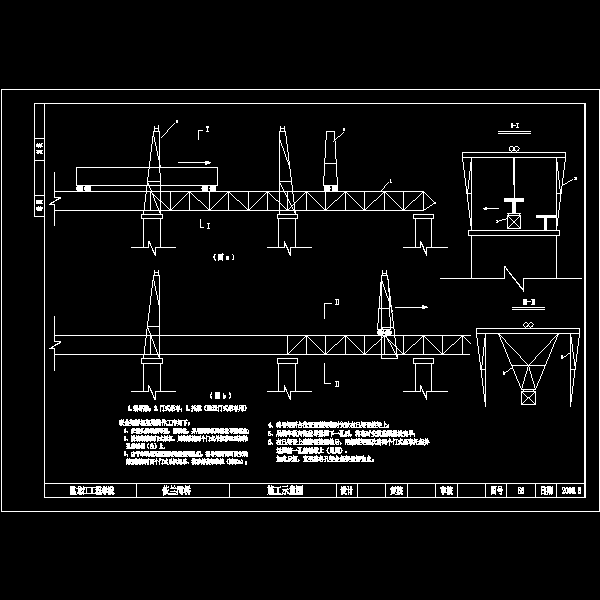

第 1 张图

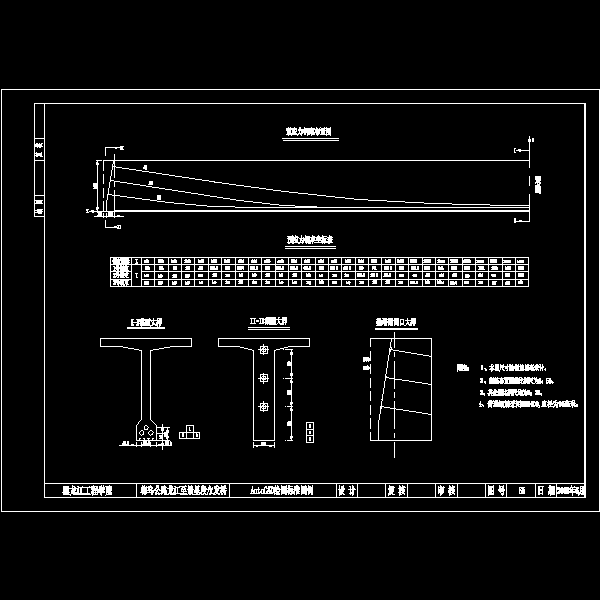

第 2 张图

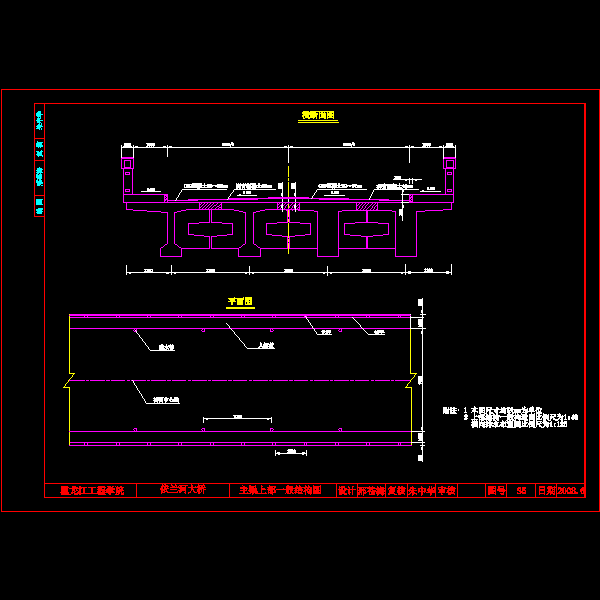

第 3 张图

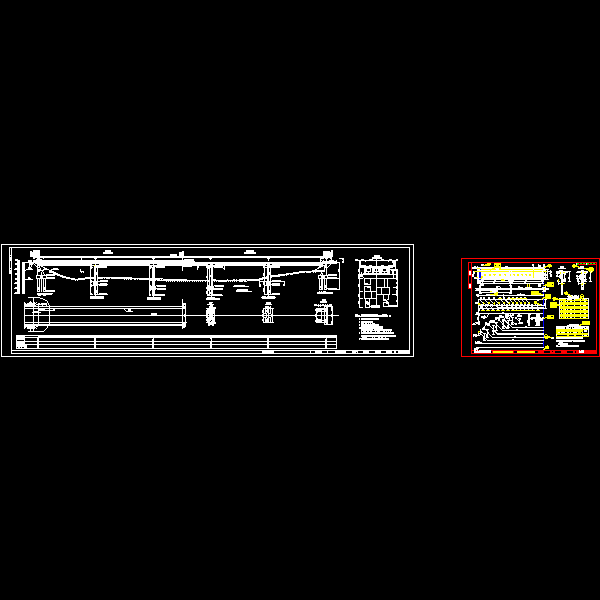

第 4 张图

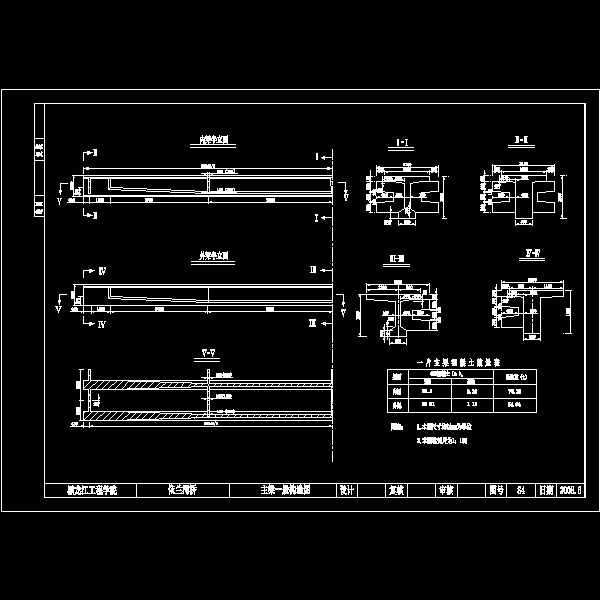

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
