一份城市政小桥工程CAD施工方案图纸设计

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

三、技术标准 　　 1、荷载等级 　　 汽车—20，挂车—100，人群荷载3.5kN/m2。 　　 2、桥梁宽度 　　 标准宽度为11.8米，其中车行道为7.0m，横坡±1%；两侧人行道各2.4m，横坡±1.5%；横断面对称布置。 　　 3、桥梁高度控制 　　 该资料采用黄海高程系统。 　　 桥中心桥面标高为3.300米，跨越河道无通航要求，规划河床底标高为-0.20m。 　　为使桥面平顺，桥面设竖曲线，竖曲线要素为：i=±0.3%，R=6000m，L=36m，E=0.027m，T=18m，竖曲线顶点在桥位中心，顶点标高为3.327m。 　　 4、桥型及跨径 　　 本桥为一座单跨5.8m的预制钢筋砼板梁梁桥，圬工重力式U型桥台。 　　共有图纸15张及设计说明

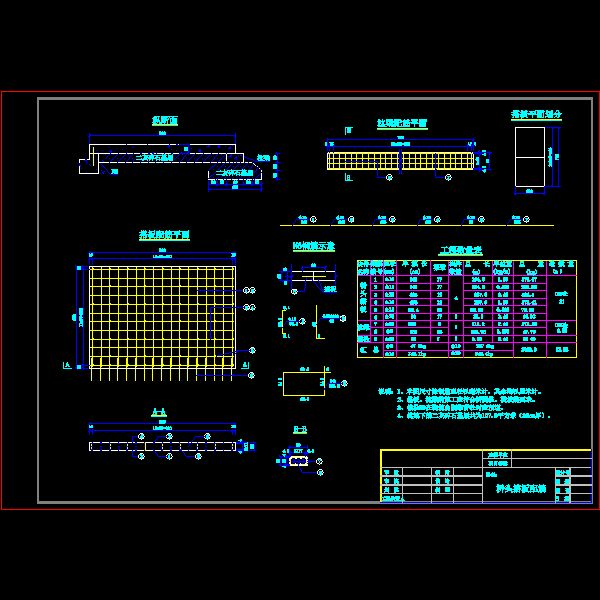

第 1 张图

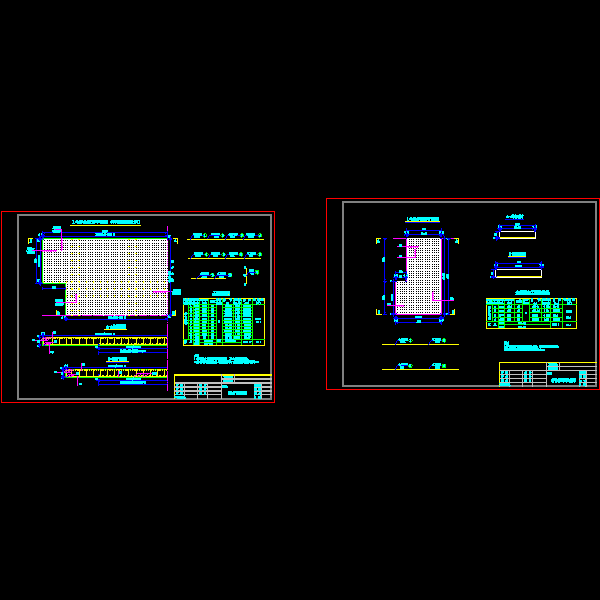

第 2 张图

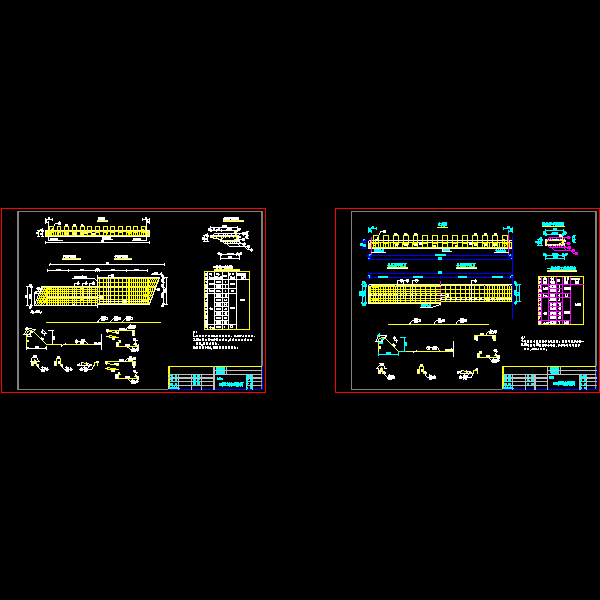

第 3 张图

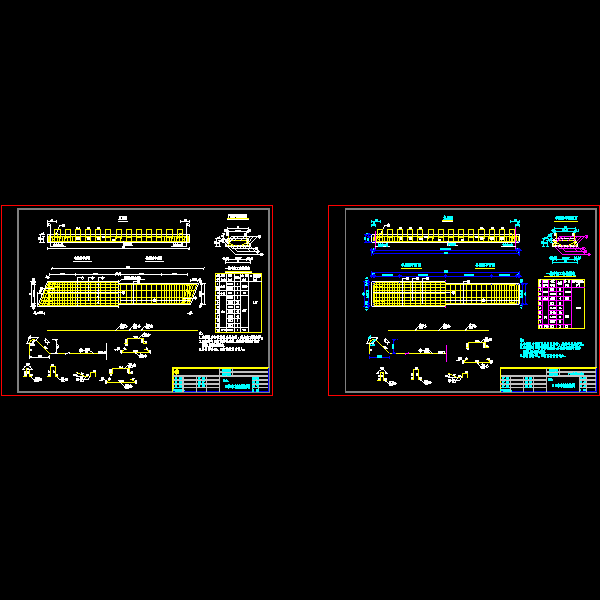

第 4 张图

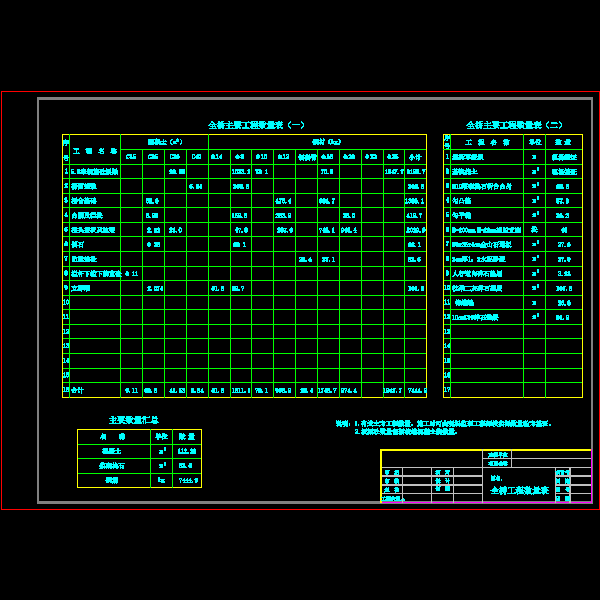

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
