一份酒店系统CAD图纸(中水处理设备)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、附件详情

天津圣光蓟县项目酒店工程，规划总用地面积：43943.54 m，可用地面积：35319.33 m，总建筑面积（计算外保温面积）：56756.62m，地上建筑面积（计算外保温面积）：49025.35m地下建筑面积（计算外保温面积）：7731.27m，设计使用年限：50年，建筑层数和高度：地下一层，地上五层，建筑高度23.95m。建筑防火分类：该项目为多层公共建筑。

二、设计说明

1. 生活给水系统
   该项目最高日生活用水量为185m/d，最大小时用水量为19.27m/h。该项目市政供水为2路，市政给水管网供水压力为0.20MPa，该项目生活给水系统竖向不分区，均由生活给水泵房加压后供水，生活给水泵房设在地下一层，泵房内设有不锈钢生活水箱，生活水箱V=185m，分两格。通过高效供水设备加压后向全楼供水。给水管道入口处设室外埋地水表计量，SPA、游泳池、各餐厅厨房及商业区分户设置水表,采用远程式水表。中水系统只供客房区坐便器用水，该资料只在每个客房坐便器预留管道接口 。
2. 生活热水系统
   该项目设计小时耗热量为1472.9kW，设计小时流量（65℃）为25.27m/h。 热源：由设于地下一层的热水锅炉直接提供热水（65℃）。生活热水供应部位：客房层浴盆、洗脸盆、淋浴及地下一层员工淋浴区。洗衣房、各层厨房由蒸汽为热源供热，热水锅炉由专业设计公司进行设计。该项目热水系统不分区。热水制备：24小时供热,通过地下一层锅炉房的热水锅炉及生活水泵房的热水循环泵提供动力不间断循环供水。热水供水温度为65℃，由安装在热水锅炉热媒管道上的温度控制阀自动调节控制。热水循环：本系统采用全日机械循环，循环泵启停采用自动控制，泵的启、停泵温度为50℃和65℃。
3. 生活污、废水系统
   污、废水量以生活用水量(不包含暖通专业补水)95%计，最高日污、废水量175.75m/d，最大小时污、废水量为：18.30m/h。室内污、废水分流，部分废水汇集至地下一层的中水处理设备间，经处理后回用。地下一层淋浴间排水经网筐式地漏拦截毛发后排至地下一层的中水处理设备间，经处理后回用。本单体内一层(±0.000)以上均为重力流排水。地下室每个集水井内设2台排水泵，互为备用，轮换工作。水泵启停由集水井水位控制。当水位达到启泵水位时，1台泵启动，当降至停泵水位时停泵。如果水位继续上升至报警水位时，2台泵同时投入工作，同时有音响及灯光向值班室报警。
4. 雨水系统
   雨水量参照天津市暴雨强度公式计算，屋面雨水设计重现期取10年，降雨历时5min；并按50年重现期校核排水设施与溢流设施的总排水量。屋面雨水沟采用重力流水系统，在天沟内设DN100的87型水斗；雨水由雨水斗收集后经管道排至室外雨水井。超过重现期雨水通过溢流口排出屋面。

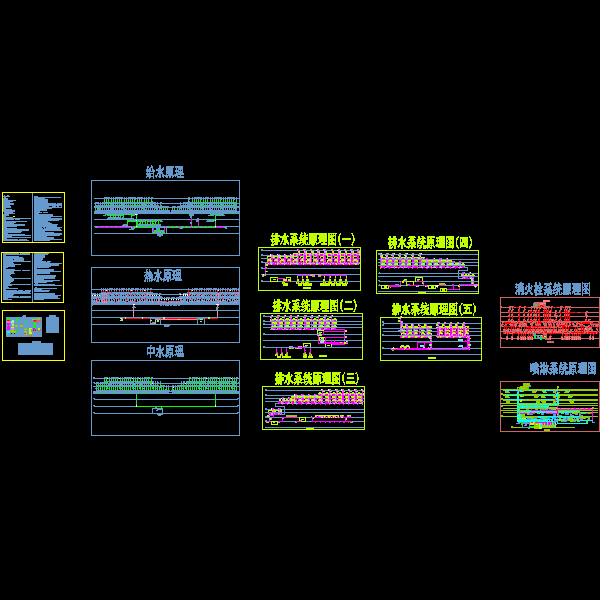

三、图纸展示

给水原理图

热水原理图

中水原理图

排水原理图一

消火栓原理图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
