一份收费站计算机系统网络构成图（总共15页CAD图纸）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

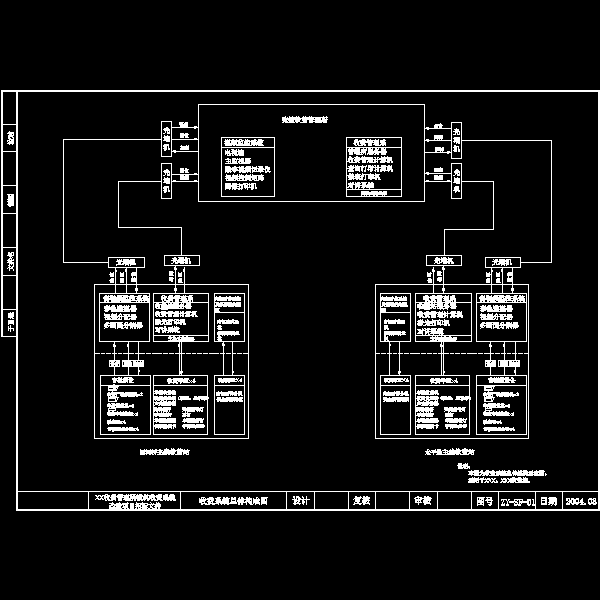

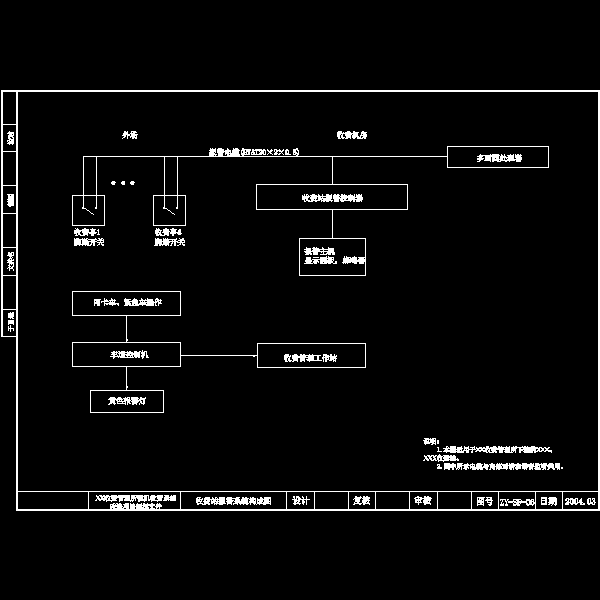

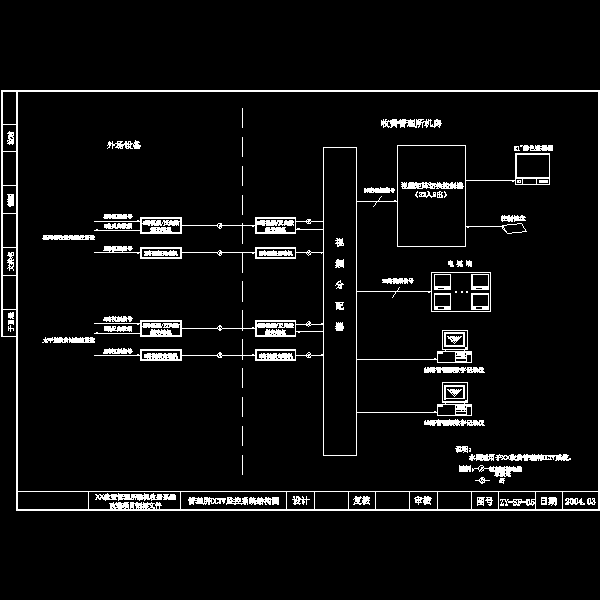

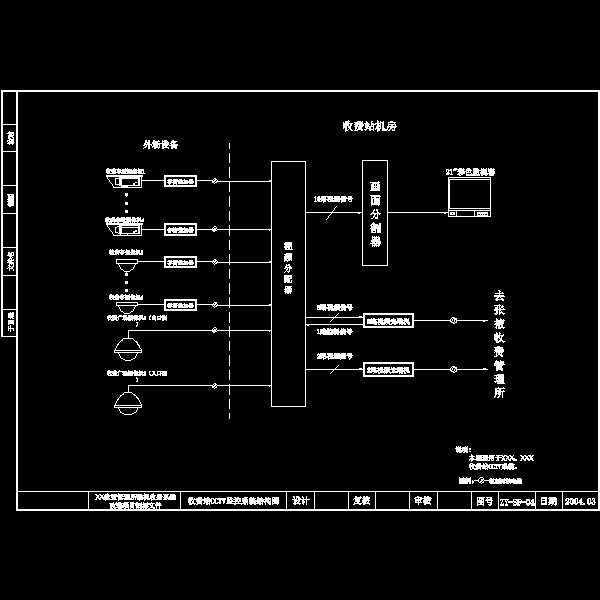

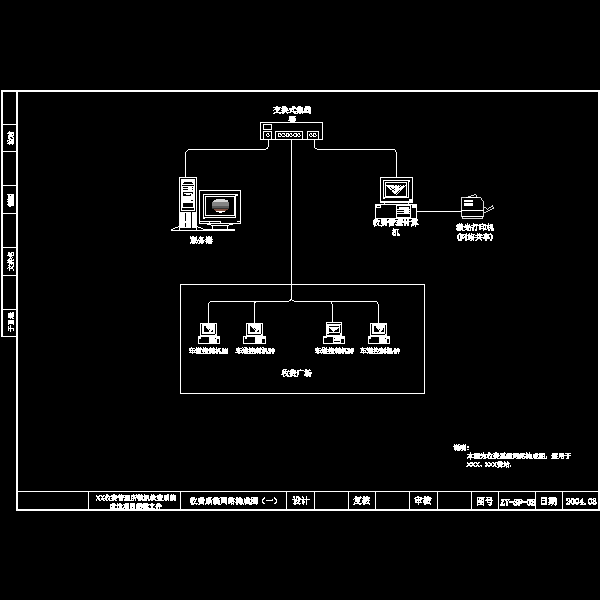

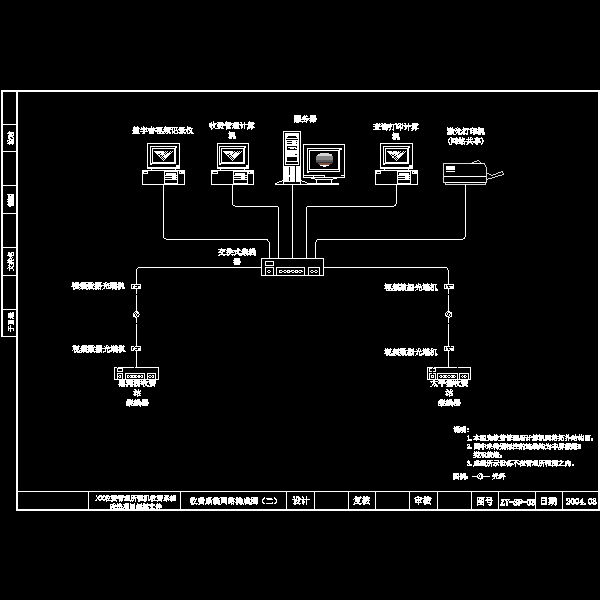

该附件含有如下内容图纸:收费站计算机系统网络构成图;CCTV系统结构图;报警系统构成图;内部对讲系统构成图;车道设备构成图;收费站设备配电系统方案图;联合接地地网制作大样图等15张图纸.

01收费系统总体构成图14.dwg

02收费站计算机系统网络构成图14.dwg

03管理所计算机系统网络构成图14.dwg

04cctv系统结构图1－14.dwg

05cctv系统结构图1－14.dwg

06报警系统构成图14.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-21 20:11:57上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在办公建筑专区发帖交流相关知识。
