一份高海拔地区公路吊桥CAD施工方案图纸设计(总体布置)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1.主要技术指标：桥面净宽：4.5米，桥面纵坡：2.25％，地震烈度：7度。 　　2.桥梁上部结构为吊桥，下部结构采用桩基础。 　　3.每束缆索由283根^5高强钢丝组成, 拉索破断力按钢丝强度σ =1670MPa计算。 　　4.地锚螺栓上地螺帽安装时不必上紧，允许纵梁产生一定纵向位移。 　　5.总体布置图、缆索布置、桥面板构造、横梁构造、纵梁构造、地锚螺栓构造、吊杆布置、索夹构造、索夹组装、吊杆构造、波形护栏、索塔一般构造、塔钢筋构造、承台钢筋构造、桩基钢筋构造、锚碇一般构造、锚碇钢筋构造、索鞍构造、桥面板防滑构造…… 　　共34张CAD图

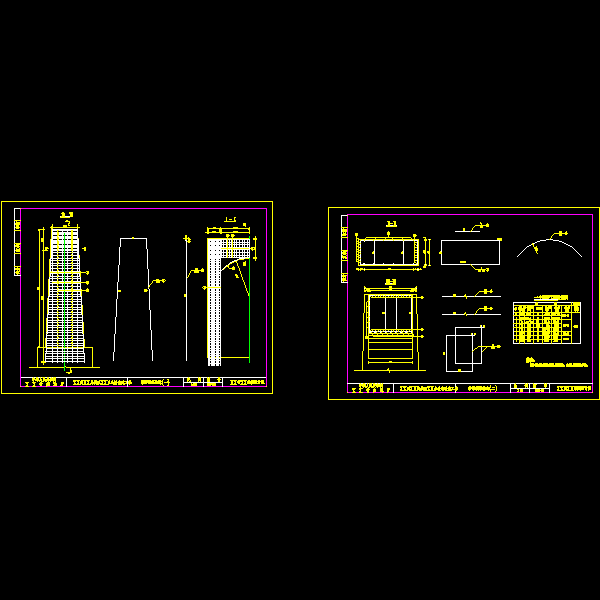

20-21-塔钢筋构造.dwg

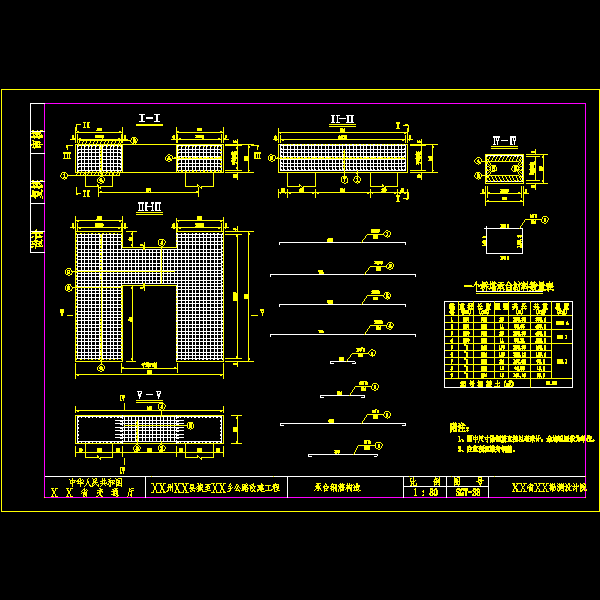

23-承台钢筋构造.dwg

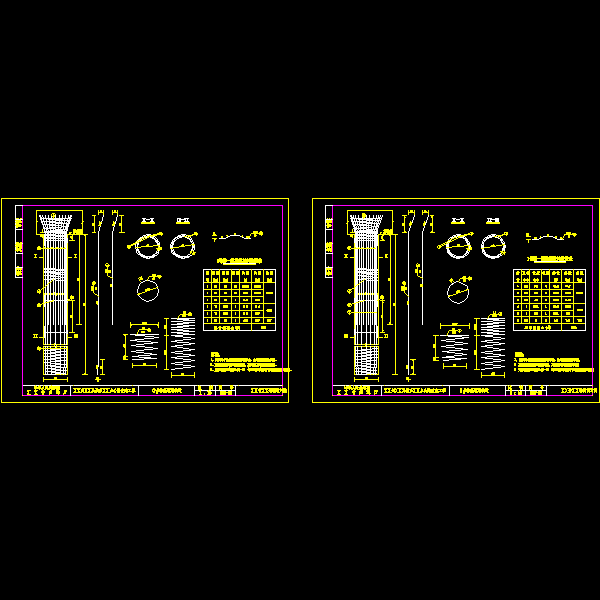

24-25-桩基钢筋构造.dwg

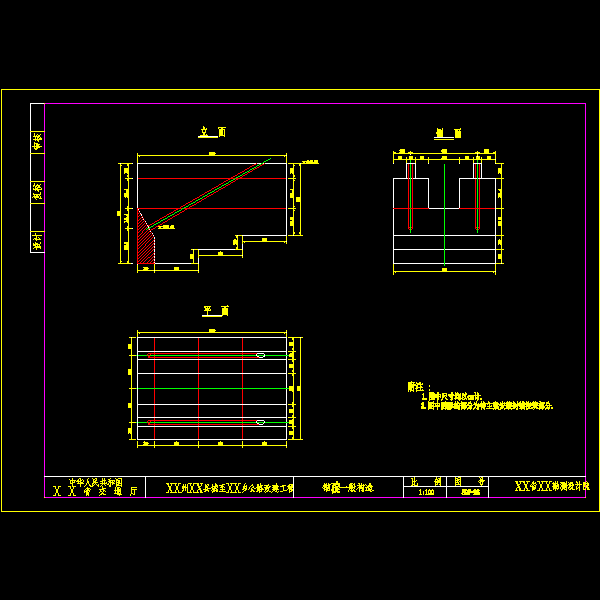

26-锚碇一般构造.dwg

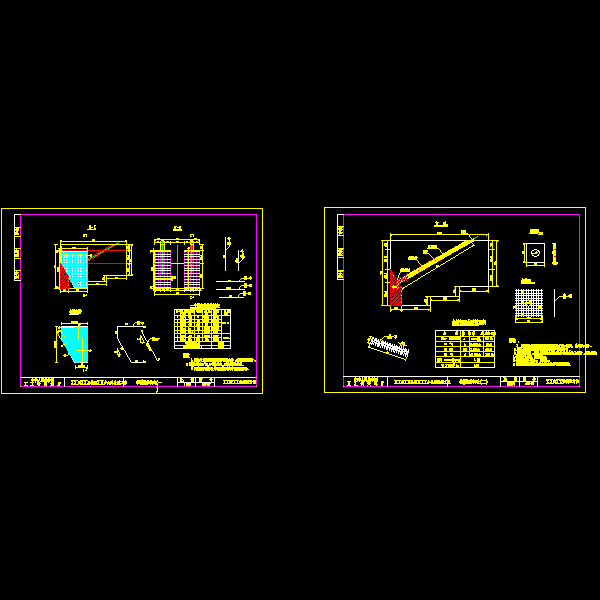

27-28-锚碇钢筋构造.dwg

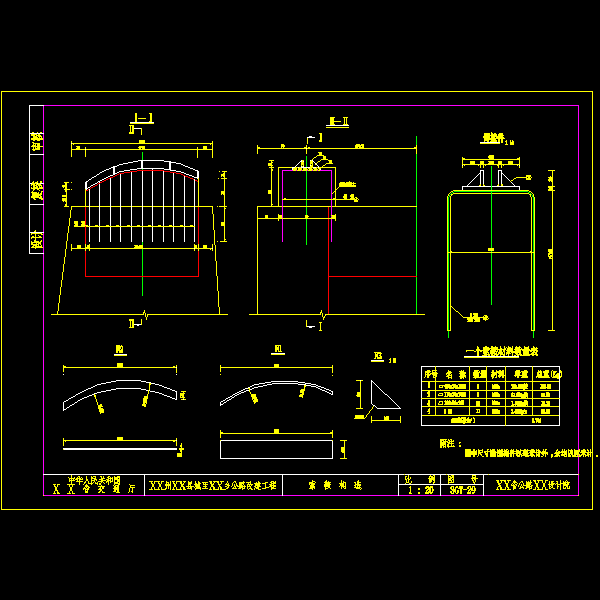

29-索鞍构造.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
