一份绕城公路CAD施工方案图纸设计

[复制链接]

0

主题

0

帖子

1048

积分

超级版主

Rank: 8Rank: 8

积分
1048
发表于 2020-4-15 21:23:02 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


该资料说明书详细介绍了某二级公路(60km/h)整个设计过程的情况,并对施工的技术要求进行了扼要说明。设计过程大概分为:路段的平面线形设计、纵断面设计、横断面设计,对部分路段的结构物进行单独设计,以及路面结构的设计和施工图的预算编制。经过计算设计,所得到路基设计表、土石方数量表、路面加宽表等,防护的设计成果主要有:路线平面设计图、纵断面设计图、横断面设计图,挡土墙设计图、涵洞及小桥设计图以及直线曲线转角表、路工程数量表,最后根据工程数量,进行了施工图的预算编制。

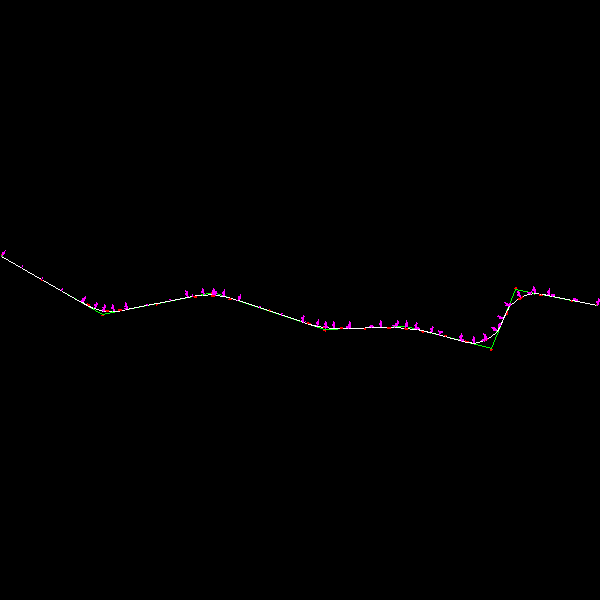

平面图.dwg
平面图.dwg

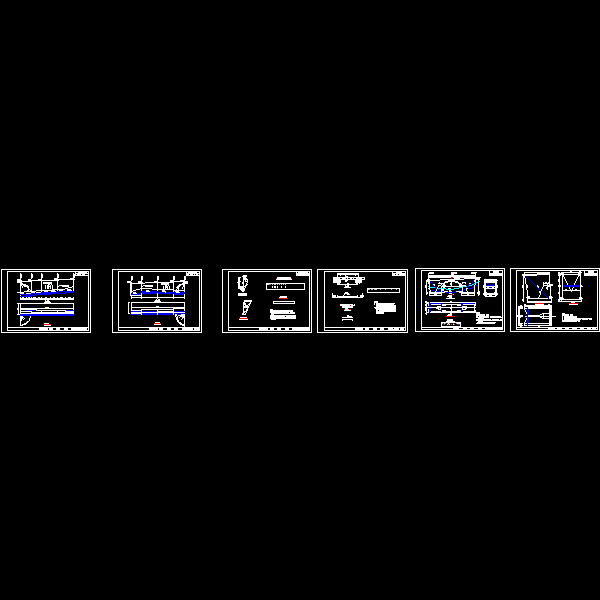

挡土墙.dwg
挡土墙.dwg

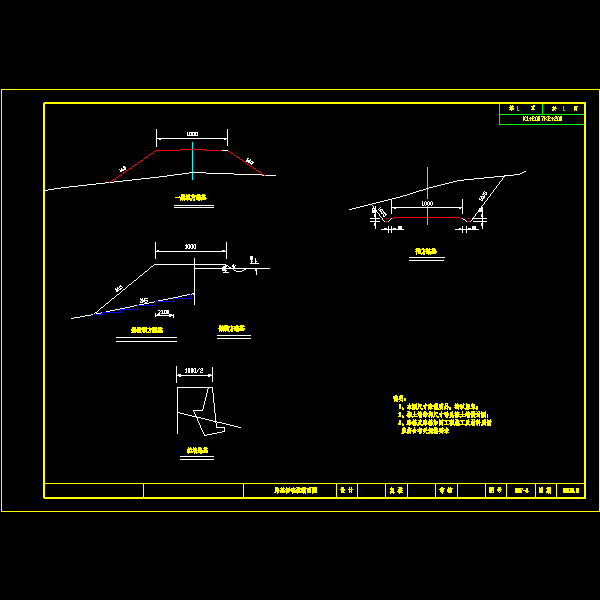

标准横断面图.dwg
标准横断面图.dwg
横断面.dwg
横断面.dwg

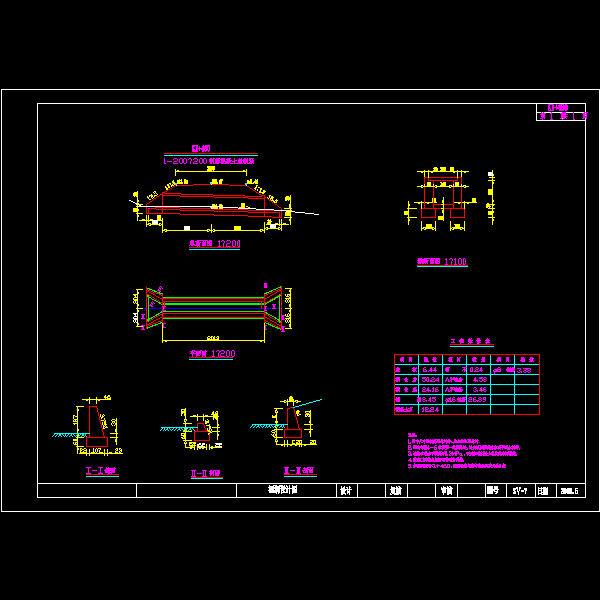

涵洞.dwg
涵洞.dwg
特色设计.dwg
特色设计.dwg

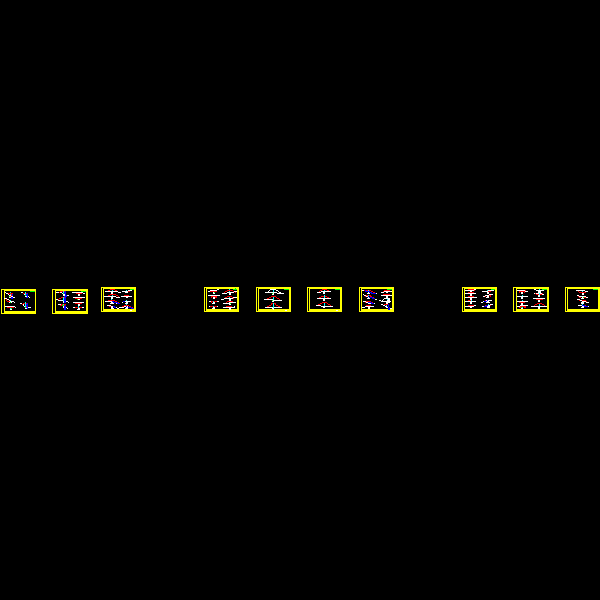

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
