绕城高速涵洞设计CAD图纸

附件详情

主线
1）公路等级：双向六车道高速公路
2）设计车辆荷载：公路—I级
3）设计宽度：
①整体式路幅：
全幅宽34.5米，本合同段无整体式路幅桥梁。
②分离式路幅：
本合同段无分离式路幅。
③涵顶横向宽度：与路基同宽。
涵洞：
人行通道净高≥2.2米，净宽≥4.0米
畜力车及拖拉机通道净高≥2.7米，净宽≥4.0米
农用汽车通道净高≥3.2米，净宽≥4.0米
……
本合同段共有涵洞（含通道）599.48米/10座。
所有人行通道净宽一般不小于4.0米，净高不小于2.2米。洞内人行平台靠水沟侧用片、块石浆砌成隔水墙，人行平台表层铺筑成碎石路面，其下填土并夯实。本路段通道与排水综合考虑设置，一般当涵长≥50米时，人行通道与排水涵分别设置。
……
说明
涵洞工程数量表

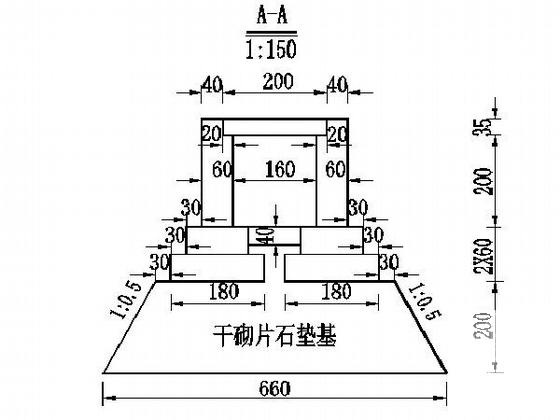

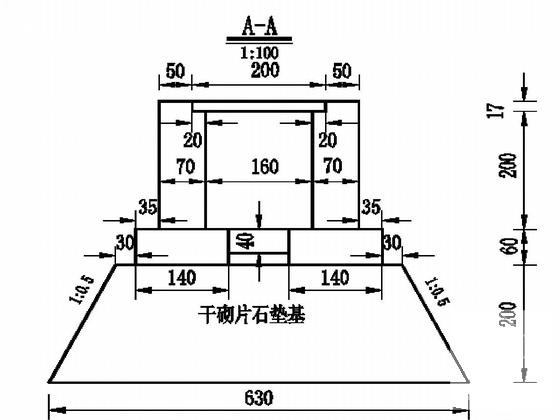

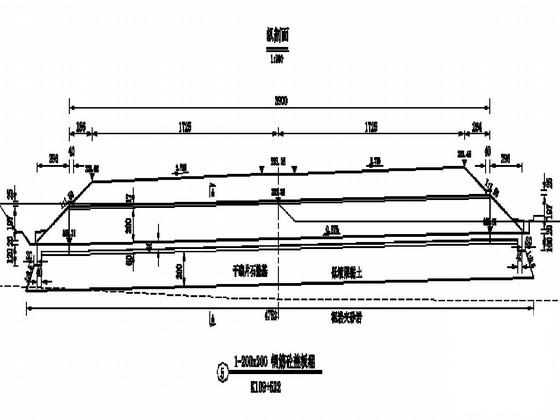

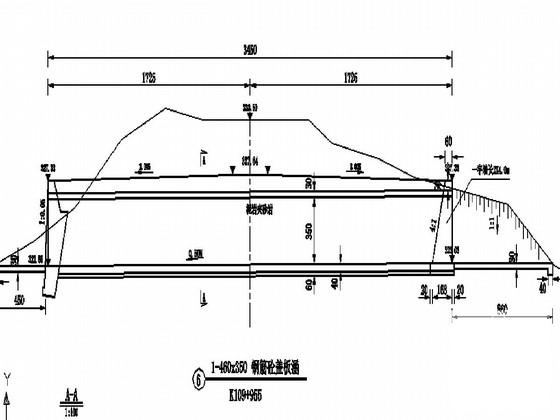

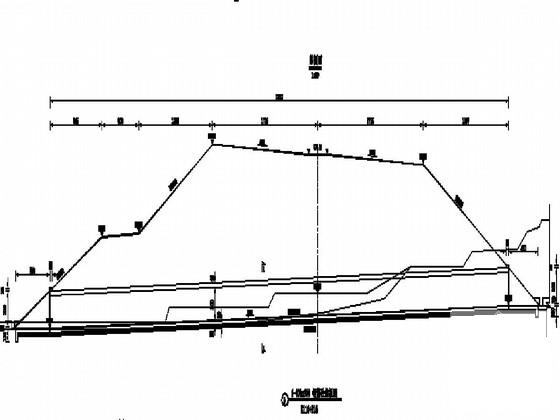

涵洞设计图
……
共计10张
