一份水电站枢纽布置及岔管设计（dwg格式CAD图纸）(厂房横剖面图)

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

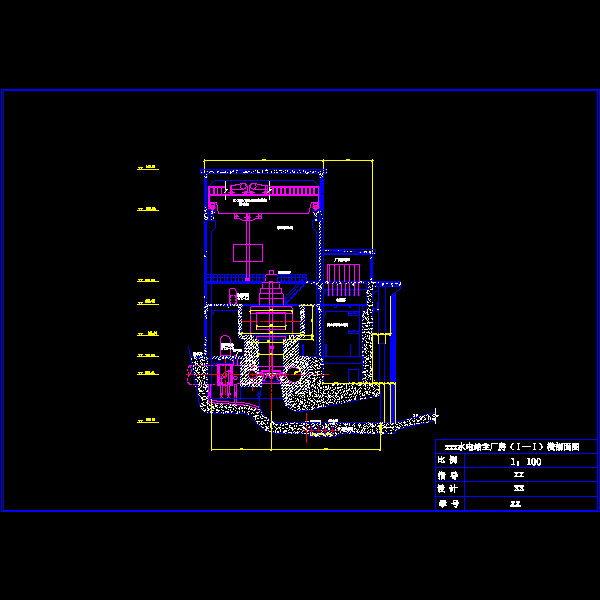

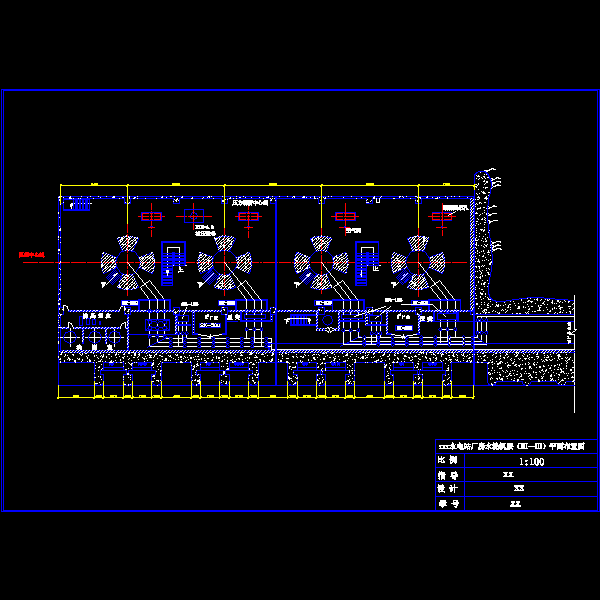

说明书：水轮机选择、发电机选择、混凝土重力坝、混凝土溢流坝、引水隧洞、主厂房及布置另外加压力钢管计算专题。共87页。 　　计算书：水轮机、发电机、重力坝、溢流坝、引水建筑物、主厂房另外加压力钢管计算公式及结果等。共70页 　　cad图纸；主厂房横剖面图和水轮机层平面布置图共2张图。

1.dwg

水轮机层.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-15 21:24:02上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
