[CAD]一份花园外网工程毕业设计方案(补给水泵)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为潍坊市某花园外网工程毕业设计，包括设计说明，设计图纸全套。 　　本次毕业设计题目为潍坊市鸿基花园外网工程设计。设计内容包括热网、给水、换热站的设计负荷、流量计算、水力计算、管材及敷设方式的选择，以及管道的保温与防腐等。 　　根据中心城市供热区间，小区周围环境条件、小区内部设施、投资情况定热源位置。其次把所有采暖用户分为两个区，又已知的土建资料查阅手册，计算每个区的负荷、流量，再采用经济比摩阻进行水力计算，确定管径。最后根据流量、扬程选择循环水泵和补给水泵，并绘制最不利环路水压图。 　　小区给水管道沿供热管网敷设，并保证水质、水量和供水时间的要求。 　　排水包括生活污水排水和雨水排水两部分。由于污水排水主要靠重力流，故沿原有地势坡度敷设管线。雨水排水在保证不积水的情况下按地势布置管线，但最远不应大于30米设一个雨水 井。污水排水和雨水排水均在拐弯处设检查井，以保证水流畅通。 　　

gw入户井调节井.dwg

gw检查井.dwg

gw示意图.dwg

水压图.dwg

雨水污水井横断面.dwg

gw换热站.dwg

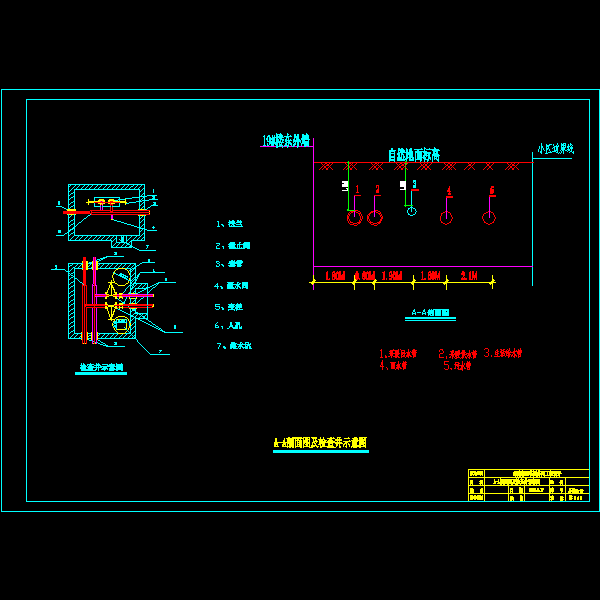

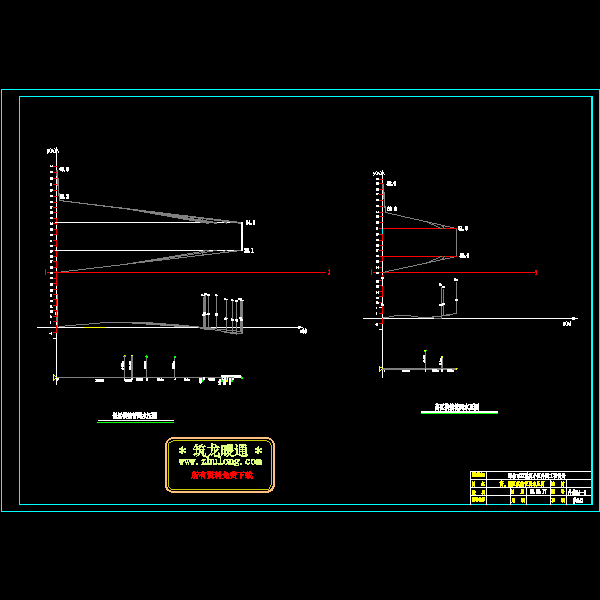

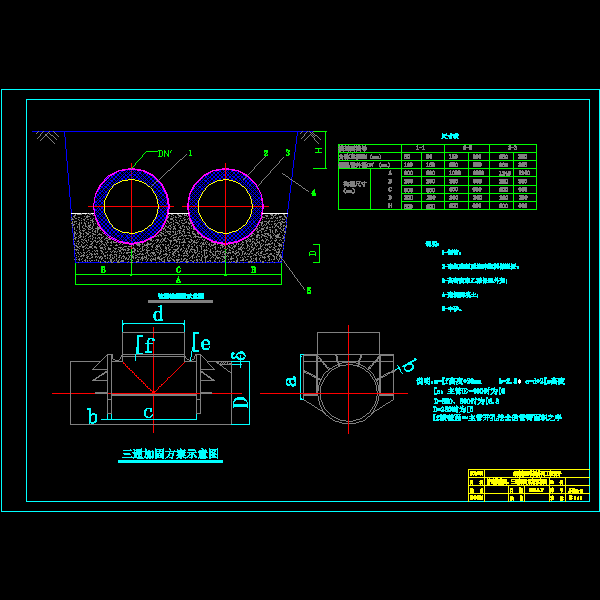

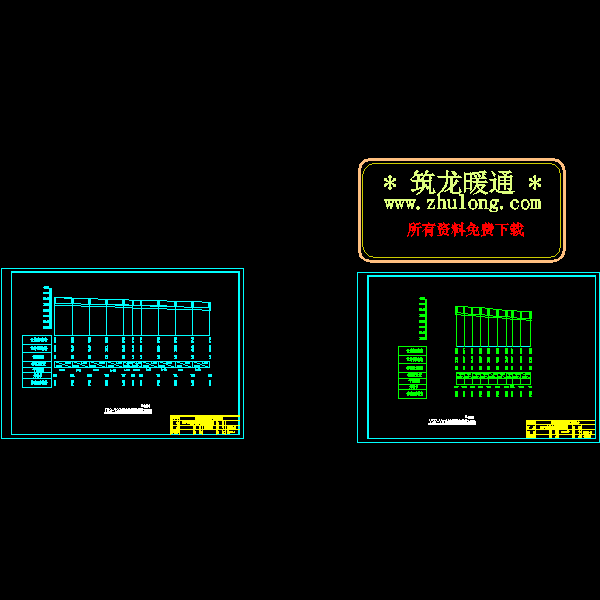

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-14 21:17:43上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在毕业设计专区发帖交流相关知识。
