小区外网管线工程电气施工图纸.

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 节点大样：灯具
• 强电 设计：低压配电,电气照明
• 弱电设计：通信系统,信息网络系统

附件详情

• 1、 电气设计 说明
• 2、外线电力电缆作业表
• 3、外线强、 弱电平面图
• 4、电梯五方对讲平面图
• 5、路灯布置平面图

附件详情

该附件是小区外网管线工程电气施工图纸，主要包含电力电缆、通信、消火栓报警管线等。

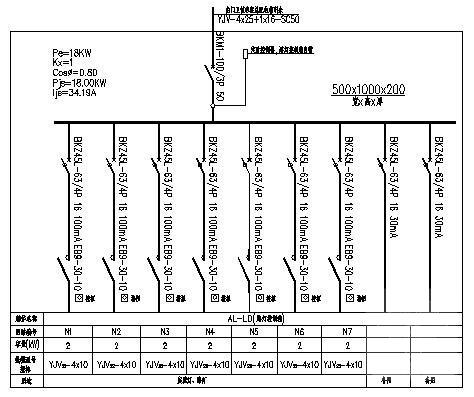

第 1 张图

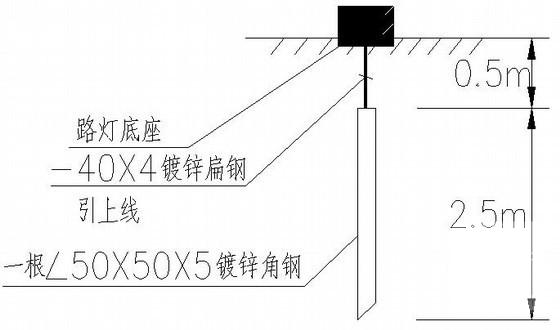

第 2 张图

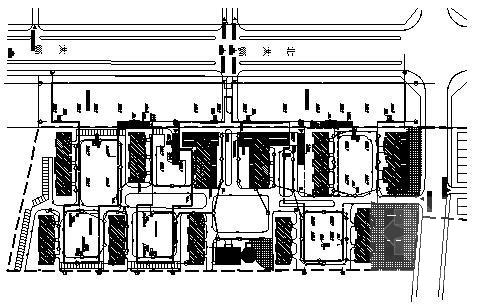

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
