一份全方案KYN28A-12中置柜总装CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件是1：1绘制，全方案KYN28A-12中置柜总装图纸，共4张图。设计详实，供设计师参考。

全方案kyn28a-12中置柜总装图.dwg

装配图.dwg

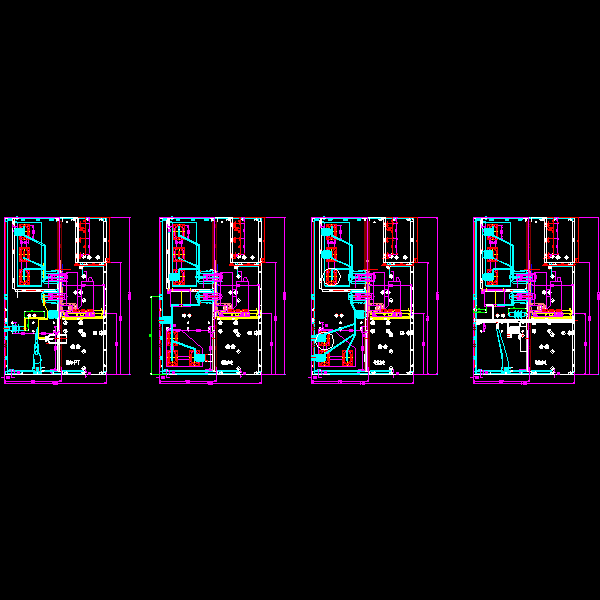

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-11 14:31:31上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
