[CAD]5层教学楼建筑结构图纸及施组造价

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

[学士]某五层教学楼建筑结构图及施组造价 　　某学校教学综合楼工程，建筑面积3294.60平米，总高度21.00m，长度68.040m，宽度21.240m，为框架结构，总共五层，底层层高4.35m，其他层层高3.6m。 　　该资料包含：建筑设计总说明；附件详情；室内装修一览表；门窗统计表及总平面布置图、平面图；屋顶（楼梯间出屋面）平面图、立面图、剖面图、楼梯间屋面平面图、节点详图、结构设计总说明；标准图集目录、框架柱平面位置布置图；柱配筋图、结构平面图、地梁平面配筋及桩布置图、桩配筋图、楼梯结构图、梁平面配筋图、结构构造图例、教学楼施工平面布置图、施工组织网络计划图、施工进度图共14张图纸； 　　另外包括：施工组织设计、工程量计算。 　　

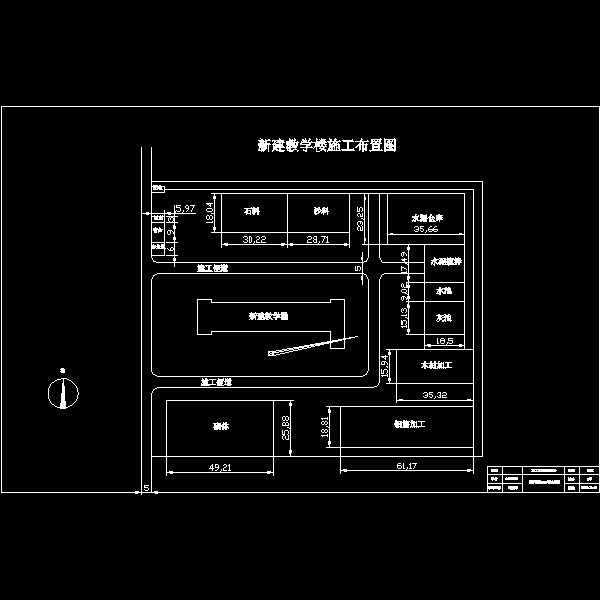

平面布置图.dwg

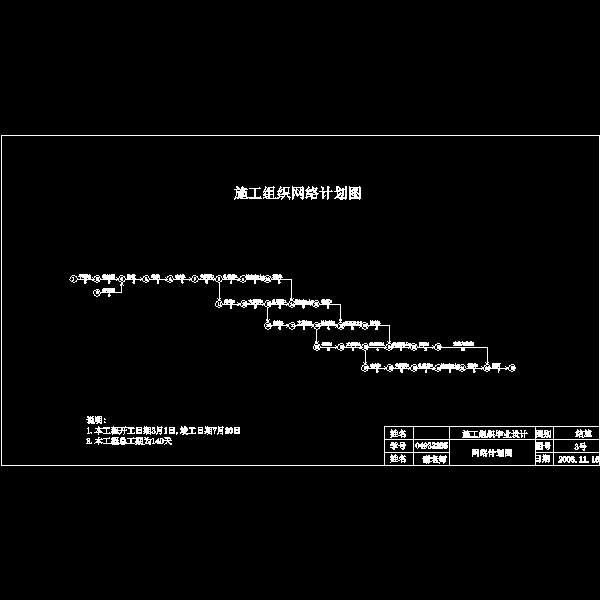

施工计划网络图.dwg

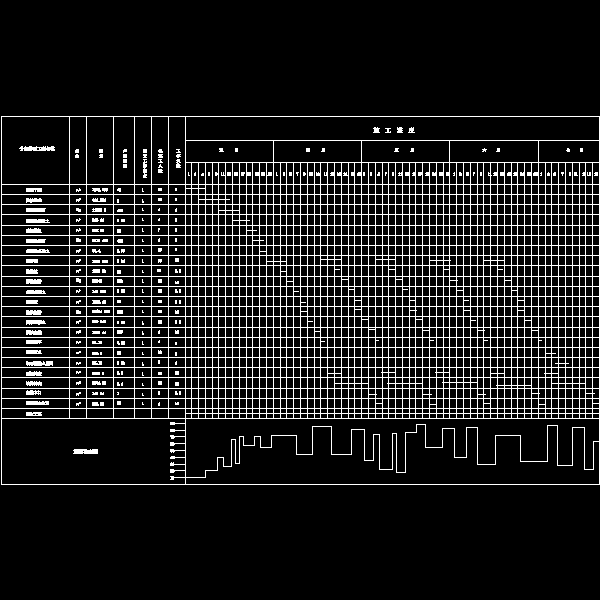

施工进度图.dwg

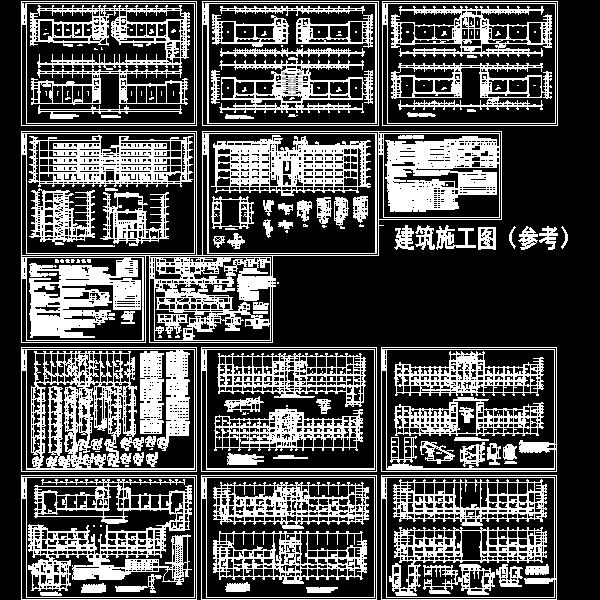

某五层框架结构学校建筑结构施工图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-11 14:17:36上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑设计专区发帖交流相关知识。
