[CAD]一份钢框架图书馆毕业设计方案(图纸、施组)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 第1章 方案设计概述
• 第2章 结构布置及截面初选
• 第3章 荷载汇集
• 第4章 水平地震作用下结构分析
• 第5章 风荷载计算分析
• 第6章 竖向荷载作用下框架结构内力
• 第7章 横向框架的内力组合
• 第8章 框架结构构件的设计
• 第9章 节点设置
• 第11章 柱下独立基础设计
• 第12章 建筑结构经济性分析
• 第13章
• 第14章 结论
• 共107页。
• 图纸：建筑图、结构图共15张图纸。
• 中英文翻译

附件详情

采用钢框架结构。框架梁采用焊接工字形截面，柱采用H形截面。楼板采用压型钢板钢筋混凝土组合结构；楼梯为梁式楼梯；基础采用柱下独立基础。

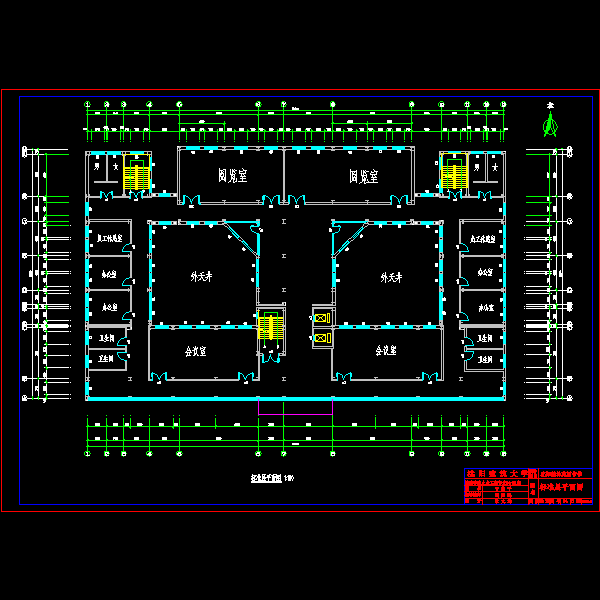

3-4层(h钢).dwg

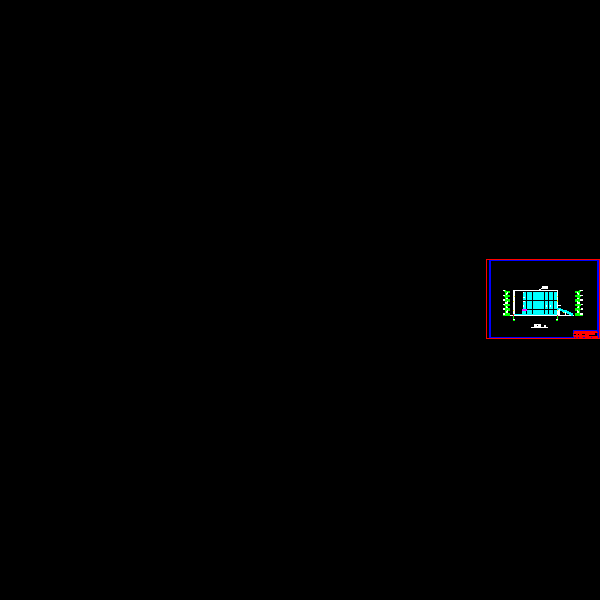

侧立面.dwg

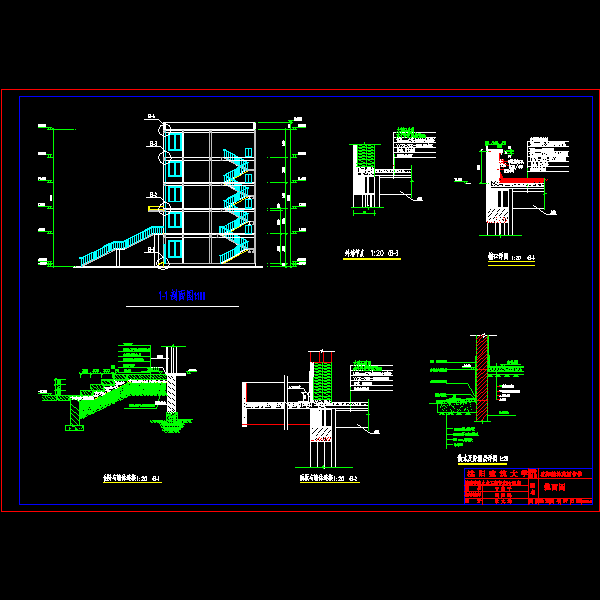

剖面图_t3_t3.dwg

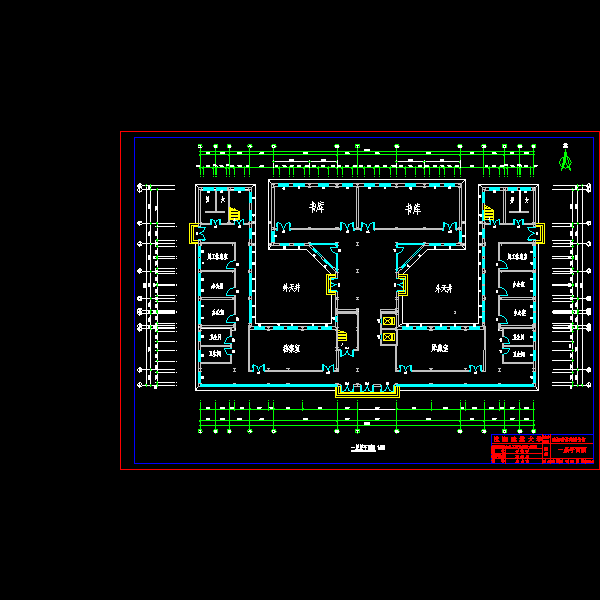

底层(h钢).dwg

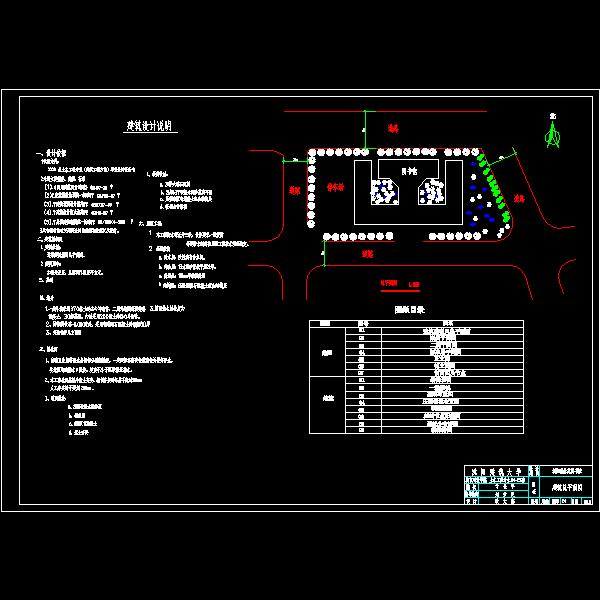

建筑总平面图_t3.dwg

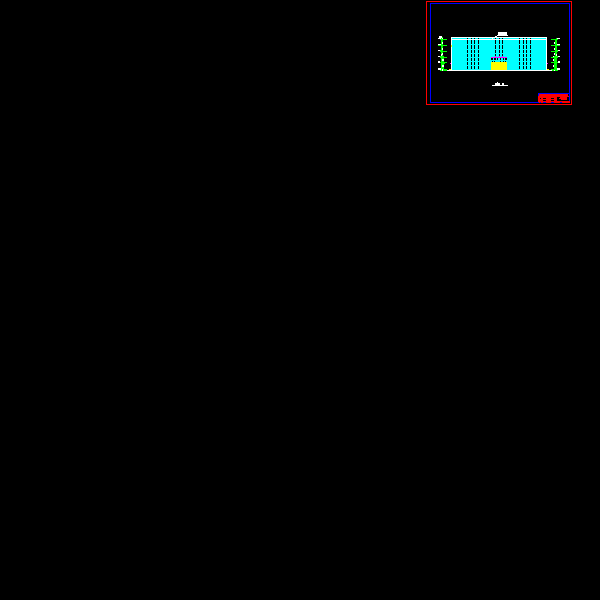

正立面_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-30 11:00:55上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在毕业设计专区发帖交流相关知识。
