一份公路路基软土深层处治布置dwg格式详细设计CAD施工图纸（碎石桩）

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本图为该段路软土深层处治图,采用振动沉管碎石桩加固地基,并在碎石桩顶铺设60cm厚的碎石垫层和30cm厚的碎石土垫层,在碎石土垫层上铺设土工格栅.土工格栅的层数、层间距,碎石桩的桩间距B、平均桩长H均由计算确定.各段工程数量详见特殊路基处治工程数量表. 　　土工格栅要求其双向抗拉强度≥45KN/m，延伸率≤13％. 　　正式施工前应进行成桩试验,试验桩数为7~9根,以验证设计参数的合理性. 　　碎石灌入量不应少于设计值的95%,如不能顺利下料时,可适当往管内加水. 　　 　　横剖面图、 　　碎石桩桩尖施工图 　　桩尖吊环大样图 　　碎石桩布置大样图 　　碎石桩平面布置图 　　设计参数及工程数量表 　　…… 　　共计9张

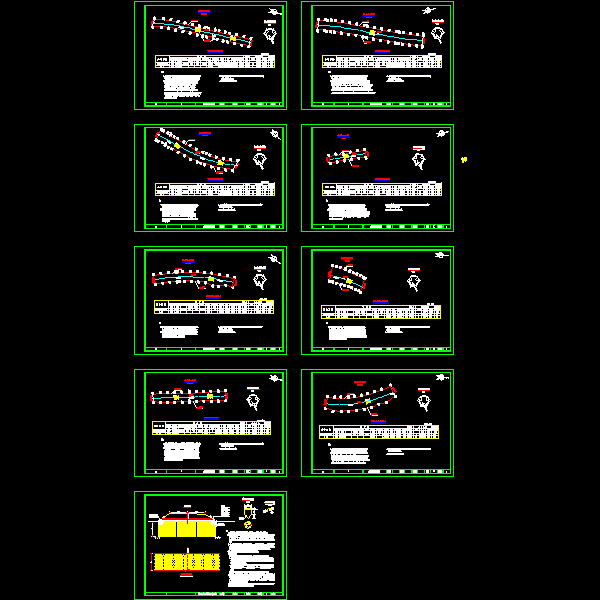

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
