高速公路高填方路基纵向裂缝高压旋喷桩加固工程图纸(桩位布置图)()

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 车道数：四车道
• 设计时速：80km/h
• 干线：是
• 位置：浙江
• 设计年代：近代

附件详情

• 施工图说明
• 路线纵断面图

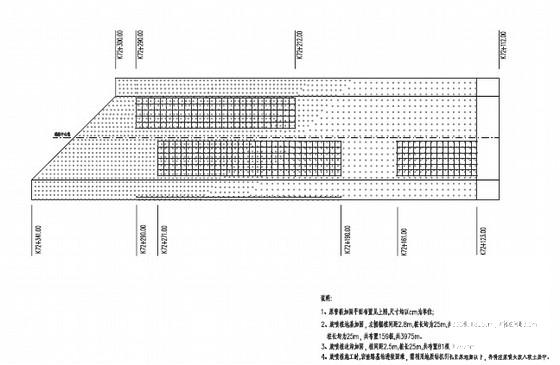

• 高压旋喷桩桩位平面位置图
• 高压旋喷桩桩位布置图
• 路基标准横断面图

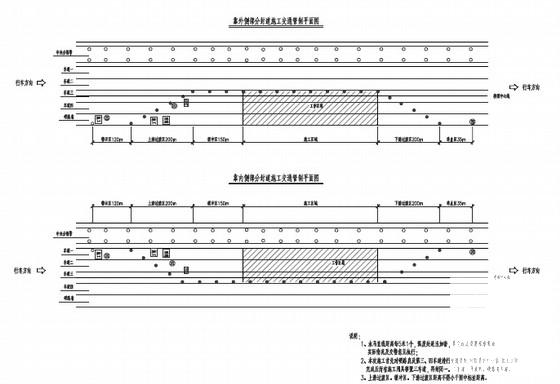

• 交通组织措施布置图

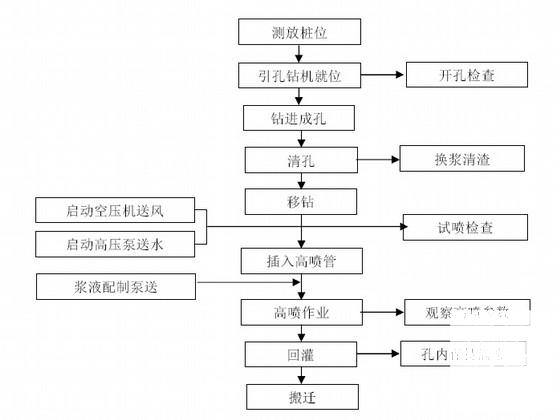

• 高压旋喷桩施工工序图

附件详情

高压旋喷桩的布置形式为沿车道行驶方向共布置92 排，垂直车道方向共布7 排，桩间距为2.8 米，梅花形布置，加固深度(桩长)为25 米，共布置高压旋喷桩330 枚，总计加固桩长为8250米。高压旋喷桩加固桩径采用D700，桩长均为25 米。边沟区域加固桩长为25 米，垂直车道方向共布2 排，排距1.5 米，桩间距2.5 米，共布置81 枚。
……
共计12页，

高压旋喷桩加固施工工艺

交通组织措施

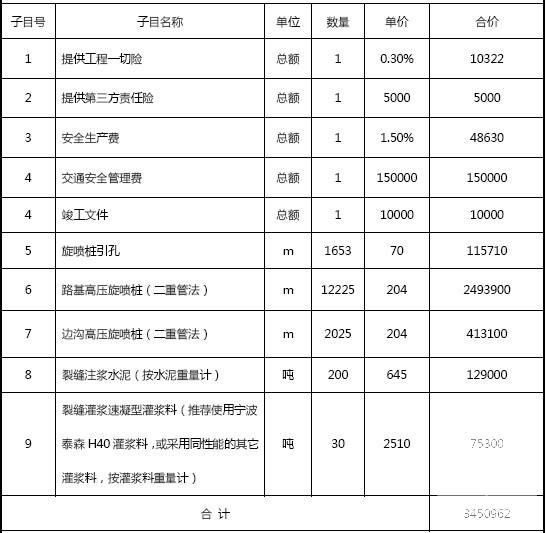

工程量清单

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-18 21:44:06上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在实习资料专区发帖交流相关知识。
