双层可呼吸式弧形玻璃幕墙安装施工工法(测量放线)

[复制链接]

0

主题

0

帖子

1435

积分

超级版主

Rank: 8Rank: 8

积分
1435
发表于 2020-4-9 21:52:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

双层可呼吸式弧形玻璃幕墙之间设有电动遮阳帘装置、电动通风口系统和便于维修的马道,外层幕墙无需开启即可实现全天候通风的效果。
3.适用范围
本工法主要适用于双层可呼吸式弧形玻璃幕墙的安装。
5.2 施工操作要点
5.2.1 预埋件
1、埋件是幕墙与主体结构连接的结构件之一,埋件制作、安装的质量好坏直接影响着幕墙与主体结构的连接功能。土建在支模时应进行分格,将预埋件分格线标注在底模外边檐处,埋件安放后合模,模板校验后在固定预埋件,预埋件应与箍筋焊接,振捣砼时,振捣棒在埋件周边多进行振捣,以使埋件周边混凝土密实,避免产生漏浆及空鼓现象。
2、对埋件进行准确定位,要控制埋件的三维误差(X向,Y向,Z向) 即X、Y向±20㎜,Z向10㎜。在实际定位时积累误差不大于20mm,在定位准确后,对埋件进行固定。
……
5.2.2 测量放线的方法、要求

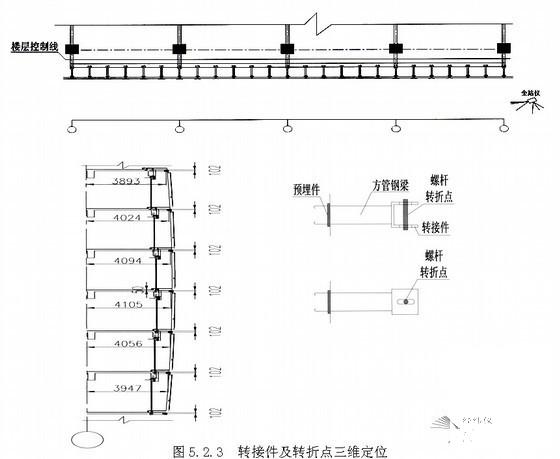

5.2.3 转接件
5.2.4 单元板块玻璃加工、现场堆放、安装
1、玻璃板块在车间加工,是由玻璃、结构胶、双面贴、铝附框(框料)及玻璃挂板、密封胶条等组成。
……
9页,。

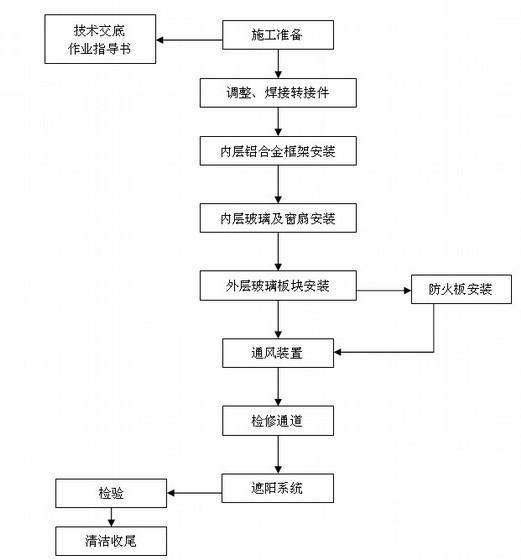

工艺流程

玻璃幕墙安装施工 - 1
第 1 张图
玻璃幕墙安装施工 - 2
第 2 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-9 21:52:55上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ecwffs1cs1eccscc.rar

680.38 KB

下载  售价: 100 积分    赚积分
