大型客运站单索结构体系夹具玻璃幕墙工程施工工法(大型公共建筑)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

单索结构体系夹具玻璃幕墙是一种新兴的幕墙形式，具有通透性好、保温节能、室内空间可充分利用等优点，总体效果清新、简约、通透；幕墙支撑体系由预应力钢索承担。成都东客站站房外立面采用了大面积的单索结构体系夹具式玻璃幕墙；经济社会效益显著；该技术达到国内领先水平；对大型公共建筑外幕墙施工提供了重要的参考和推广价值。
3、适用范围
本工法适用于大型公共建筑外墙装饰工程，或重要建筑的特殊外墙装饰工程。
4、工艺原理

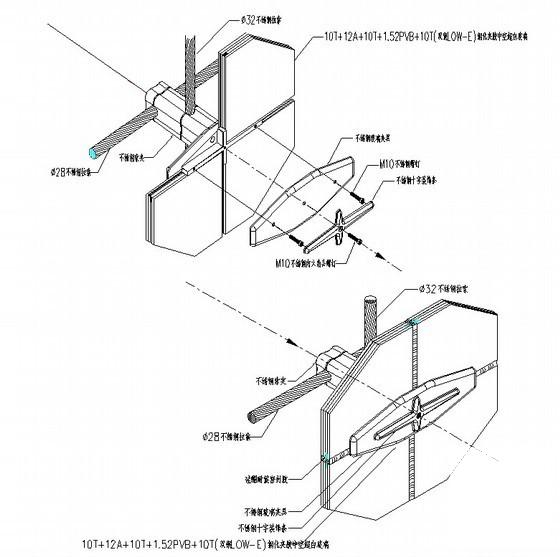

单索结构体系夹具式拉索幕墙采用单根预应力拉索作为幕墙支撑结构；拉索锚头上部与主结构箱形钢梁连接，下部与埋设于主结构砼结构内的预埋件相连，索长度为20 m；横索两端通过基座与转角位置的三角钢架进行连接。于单元两侧临近主结构砼柱处各设置四组弹簧阻尼器，每组弹簧阻尼器由一根弹簧杆及一根拉杆组成；幕墙玻璃水平分格为2100mm，高度分格为1490mm。玻璃采用不锈钢夹具进行连接。
……
5、工艺流程及施工操作要点
5.1测量放线
测量控制网的建立可以采用内控制法进行。建筑楼层控制线的引测，采用激光铅垂仪由首层的控制线点向楼层内反。幕墙水平标高及幕墙分格线的由首层用水平仪、经纬仪、电子全站仪和50m钢卷尺向各楼层的分格处进行引测。幕墙标高、轴线、控制网及索结构安装的分格线采用外控线法，用经纬仪、电子全站仪进行检查、复测。
5.2.1施工过程的模拟计算 5.2.2 阻尼装置选用设计计算
5.3钢结构安装5.4钢索张拉 5.5玻璃板块的安装5.6嵌缝注胶
……
17页，。

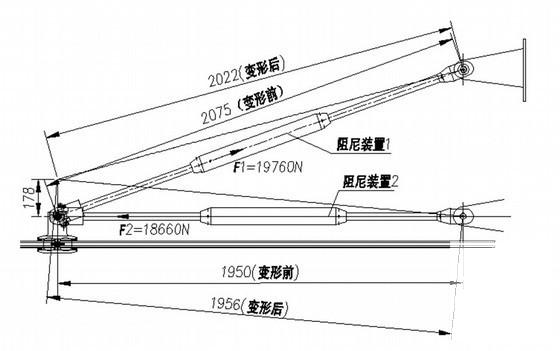

阻尼装置工作示意图

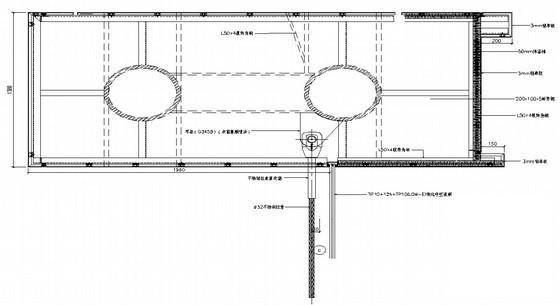

竖索上端（固定端）与钢结构的连接

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
