薄壁矩形实心墩施工方案（19页）(截面尺寸)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
某大桥3-14号墩为薄壁矩形实心墩，其墩身截面尺寸为(宽)5.5m×(厚)2.2m，共计矩形墩24根，混凝土标号为C40。
......
施工流程：
墩柱施工放样→起步段劲性骨架（脚手架）、钢筋施工→起步段模板安装→起步段混凝土浇筑→起步段混凝土凿毛、养护→第二段劲性骨架（ 脚手架 ）、钢筋施工→起步段模板拉杆紧固→第二段模板安装→第二段混凝土浇筑→第二段混凝土凿毛、养护→第三段劲性骨架、钢筋施工→第二段模板拉杆紧固→起步段模板拆除、清理并安装到第三段→第三段混凝土浇筑→第三段混凝土凿毛、养护→如此循环进入翻模施工直到墩顶（预埋盖梁施工牛腿）
......
，共19页。

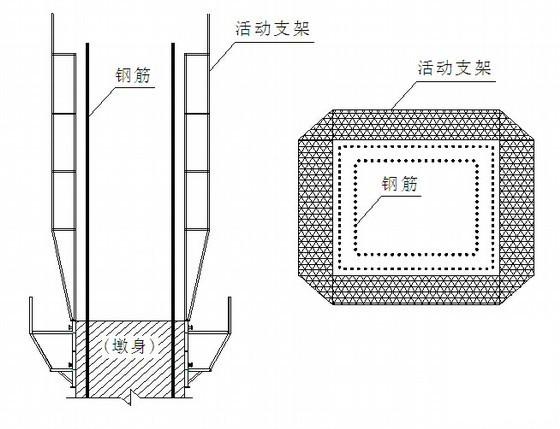

支架安装钢筋示意图

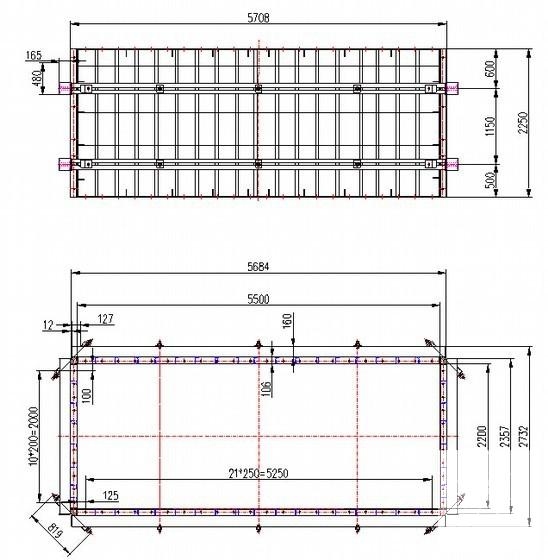

矩形墩模板设计及拼装示意图

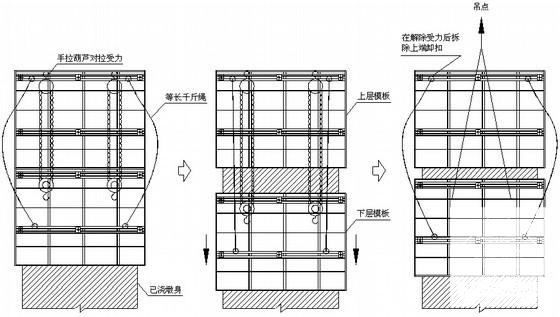

模板安全拆模程序示意图
