直径1.3米墩柱首件施工方案

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、编制依据
• 二、项目概要
• 三、施工人员、设备及材料配备
• 四、施工方案
• 4.1 施工工艺 流程图
• 4.2施工准备
• 4.3墩柱施工方案
• （一）钢筋骨架制作与安装
• （二）模板施工
• （三）砼浇注与养生
• 五、工程质量检验标准
• 六、质量保证体系及质量保证措施
• 七、安全管理及安全保证措施

附件详情

编制依据：《公路桥涵施工技术规范(JTG/TF50-近代)》
分离立交下部为U型桥台，柱式桥墩，桥长152.856米，孔径7-20米，桥面净宽：25.5米。共有直径1.3米墩柱24棵。分离立交墩柱C30混凝土方量为：224.4立方米。首件钢筋混凝土墩柱计划3月17日开工。
施工方案：墩身钢筋主筋接长采用螺纹连接，主筋的搭接接头同一平面位置不超过主筋数量的50％，并错开1m布置。钢筋绑扎时，箍筋与主筋垂直，交叉点采用扎丝扎牢，绑扎采用逐点改变绕丝方向的8字形方式交错扎结。墩柱模板采用大型 装配式 钢模，由两块半圆形的钢模板拼装而成。模板应具有足够的刚度，钢板厚度为5mm，柱箍采用槽钢，间距一般不大于50cm，每节最小长度不小于3米。模板安装采用吊车进行吊装，将试拼后的模板整片进行吊装，模板吊装就位时在模板与基础混凝土接触面处用砂浆和泡沫胶封底。
……
共计19页，

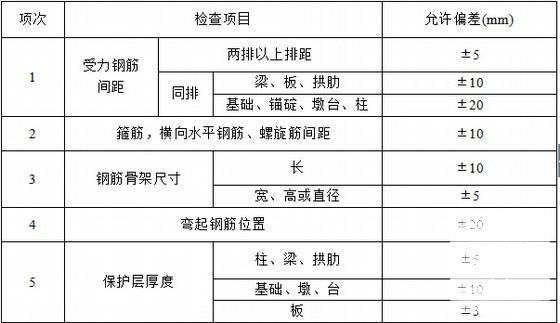

墩柱钢筋安装质量标准

墩柱模板安装质量标准

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
