跨河立交桥钢混组合梁施工方案

dfgaacc · 发表于 2020-4-7 20:51:11

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

[概况]
桥梁采用三跨等高预应力混合梁，跨度组合为35m+58m+40m，其中小桩号侧40+16米及大桩号侧35+12米为混凝土箱梁，中间30米为钢混组合梁。混凝土梁段梁高为2.5m，2#组合梁中心高度为2.5m，1#、3#组合梁根据桥面横坡情况调整钢箱高度。混凝土主梁根据桥面宽度变化分别采用单箱双室，单箱三室、单箱四室、单箱五室截面，其中主梁悬臂长2.13米，箱室顶板厚0.25米，底板厚0.2米，腹板厚0.5米。钢混组合梁采用单箱三室断面，单个箱室宽度为3米，通过调整箱间桥面板的宽度来适应桥面宽度的变化。

[内容节选]

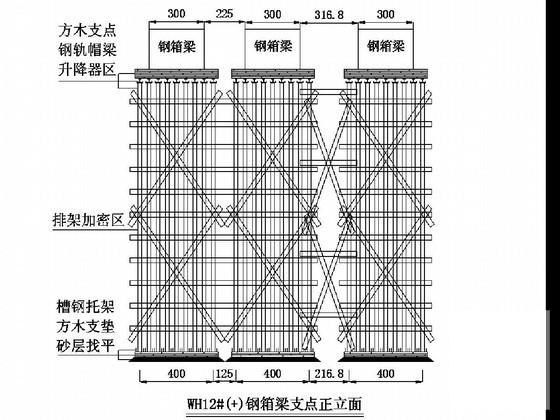

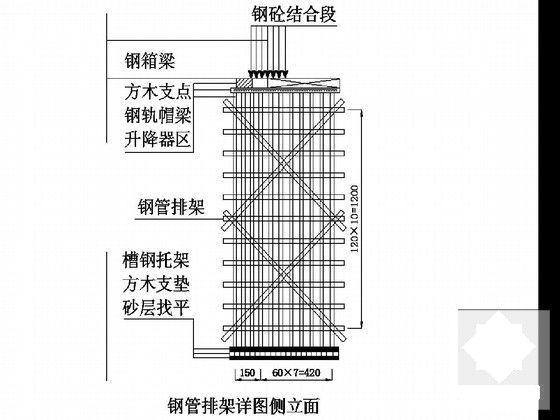

每两排设置斜拉杆一排，每排六组计12根，两组排架中间每三排加一排斜拉杆4根；NH（9#-10m）处布置立杆26根，横连杆步距……
……

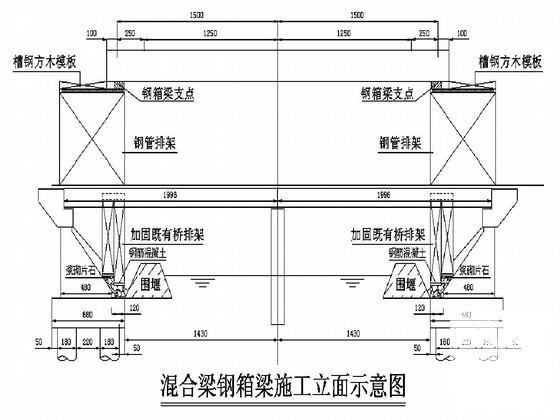

吊装WH段时，钢箱梁从工厂加工运输到现场，进入合作化路道路东侧，吊机位于WH12#～13#之间钢箱梁桥跨处，吊点为四个，横向位于梁边，纵向距离梁中心4m，即吊点之间……
……
垫实：升降器上放钢轨梁，其上放置5mm厚钢板，钢板边焊铁挡板，距离T梁翼板底部约留15～20cm的空间，干捣C15混凝土——混凝土的碎石为……
……

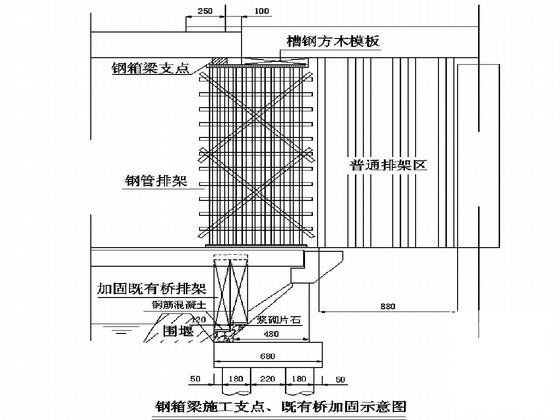

搭设草袋围堰，抽排水，拆除部分原护坡，靠近前端拆到桥台承台边，往下拆至既有桥台承台面，50#浆砌片石如图所示，以最小厚度不小于40cm为准，现场按照实际情况确定具体尺寸。上部确保有100cm和……
……
共计11页，
