[CAD]市政钢结构人行天桥施工方案(钢筋混凝土)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为XX站站内一期车场迁建天桥，拆除既有天桥。新建天桥位于GLK2 732处。新建天桥总长97.32m，共两跨，跨度分别为49.05m、44.47m，天桥两端各悬挑1.9m，天桥两端各设楼梯一座。天桥采用钢筋混凝土双肢柱，每组柱由两根混凝土柱通过混凝土梁连接而成；南侧钢结构42.40t，北侧钢结构38.44t，柱下采用钢筋混凝土独立基础。 　

施工方案附图（2010-1-20）_dwg.dwg

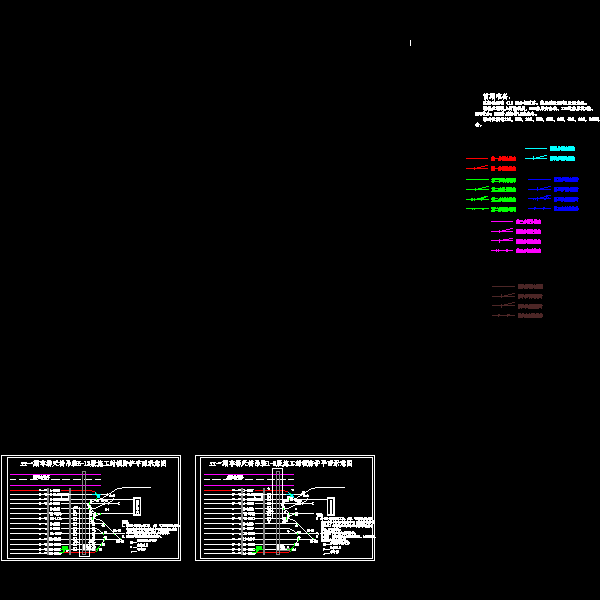

港内施工过渡方案图及施工防护示意图-100120-2004_dwg.dwg

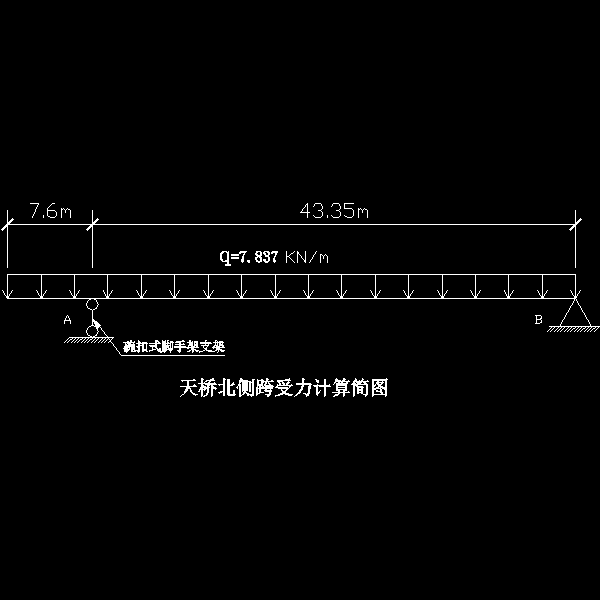

受力简图_dwg.dwg

天桥脚手架过渡示意图(修改完）_dwg.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-7 20:36:43上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
