项目概要:

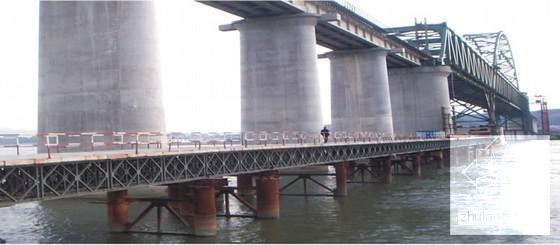

该项目为321式三跨 装配式 钢结构公路桥,桥总长81米,桥宽 米,为三排单层加强型钢桥,桥中设置双排四根钢筋砼柱,桥重总约125吨。由于该桥桥面较小,不能满足当地交通出行需要,在该桥旁边已修建好钢筋砼新桥,现确定拆除该钢桥。
......
平移钢桥:
拆除钢桥时在对岸安装一节导梁,钢桥向前移动3米。为了减轻重量,可以先将我岸最后一节钢桥进行拆除。当钢桥移动9米时拆除3节后不再拆除。导梁安装完毕,将钢桥平移至导梁最后一节,在我岸进行配重,使导梁离开对岸桥台。为了减少钢桥在移动时的重量,拆除靠近导梁一端5节钢桥桥面钢板。为保证在拆除过程中钢桥能安全平移,通过计算平移时所需牵引力不小于4T,因此利用5T卷扬机可将钢桥平移到对岸。牵引时派专人监督观察移动速度,速度尽量满,若发现移动时钢桥偏移,及时对其调整,保证钢桥安全拆除。
......
桥面拆除:
采用专用导筒扳手拆除连接钢板的螺栓,螺栓拆除后采用吊车将钢板吊开,堆放在预先平整好的场地上,堆放高度不超过2米。
......
方案编制 于,共13页。

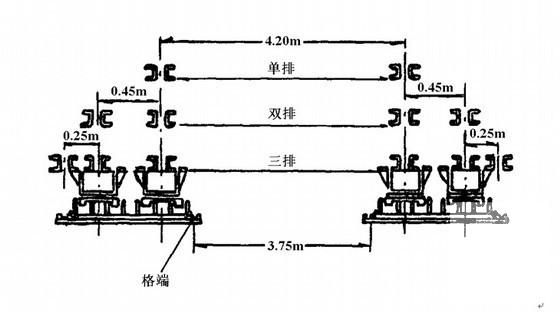

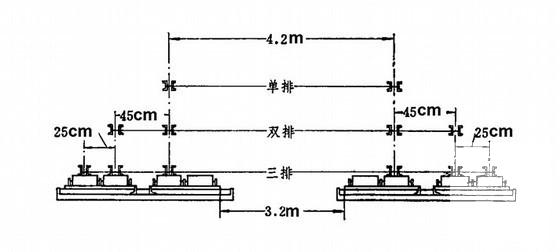

摇滚横向布置

摇滚纵向布置

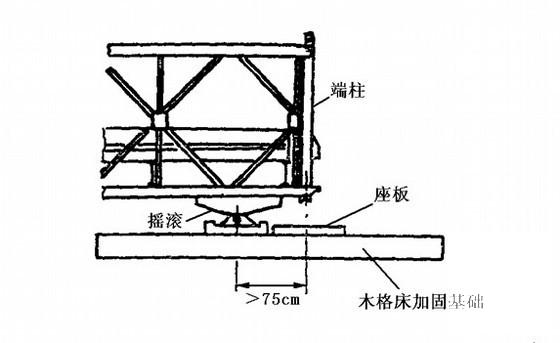

平滚横向布置

装配式施工方案 - 1
第 1 张图
装配式施工方案 - 2
第 2 张图
装配式施工方案 - 3
第 3 张图
装配式施工方案 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
