市政工程深沟槽开挖专项施工方案(土层)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

四、施工方法
1、横列板支护
1.1、挖土深度到1.2m时，必须撑头档板。若遇土层松软或天气变化，应提前撑头档板，以后挖土与撑板应交替进行，修边后立即撑板，每次撑板高度控制在0.6-0.8m间，若遇土质松软或下雨应及时撑板和加强支撑…………
1.2、横列板应水平放置，板缝应严密，板头应齐正深度应到碎石基础面…………
1.3、若遇横穿沟槽的地下管线，管线上面和下面的撑板一般离管线10cm左右，上下板之间应用短木堵塞。必要时应对管线采取吊、撑、托、包等保护措施，防止管线沉陷断裂…………
1.4、最下面的一块竖列板应插在砾石砂基础面，在拆竖列板上支撑时不应小于2只铁撑柱。上下二块竖列板应交错搭接…………
1.5、铁撑柱的水平间距，支撑间距不大于3m。垂直间距均不大于1.5m，头档铁撑柱距离地面应为0.6-0.8m…………
1.6、铁撑柱的钢管套筒不得弯曲，支撑应充分绞紧，铁撑柱应加托木用蚂蝗钉固定或用8#-12# 铁丝绑扎牢固…………
1.7、为防止雨水流入沟槽，可在上边沿沟槽两边用土填筑挡水坝。为防止塌方，挖出的土堆放高度不得超过1.5m。离沟槽边的距离不得小于1.2m…………
2、钢板桩支护
2.1、钢板桩长度套用计算公式：
L=H+T/H×H
L—钢板桩的长度
H—沟槽深度
T—根据沟槽深度和土层物理、力学性质选取的钢板桩入土深度。一般土层H=5.0m时T/H=0.35…………
2.2、下水道沟槽钢板桩支护：采用长度6m的槽型钢桩。根据钢板桩的型号选用30#钢板桩；采用咬口式排列方法，板桩需挺直；打桩机械选用挖掘机沉桩，打桩操作应符合《建筑机械使用安全技术规范》JGJ33-2001…………
2.3、钢板桩的支撑：采用钢管加铁承脚支撑和圆木支撑两种，钢管选用φ63.5×5～6mm钢管，圆木选用φ180mm左右的圆木。对局部土质较差的路段采用圆木支撑较安全可靠…………
2.4、挖土深度至2m时，应先距地面0.6～0.8m处承头到支撑。管顶上的一道支撑与管顶净距离不应小于20cm…………
2.5、钢板桩施工前应查明地下管线或地下构筑物，必要时将管线外露，采用施工保护措施后再打设板桩，局部无法打桩采用其他支护措施。并对管线采取吊、撑、托、等保护措施，防止管线沉陷断裂…………
共16页

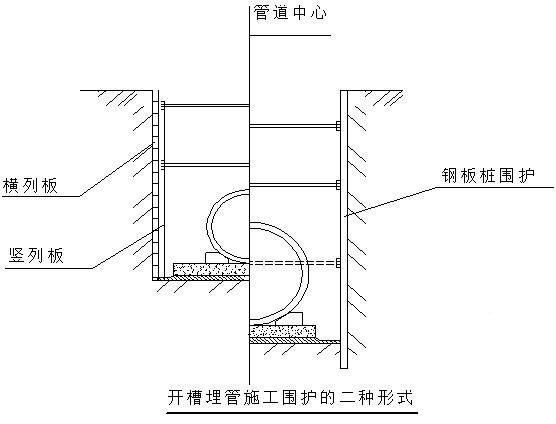

第 1 张图

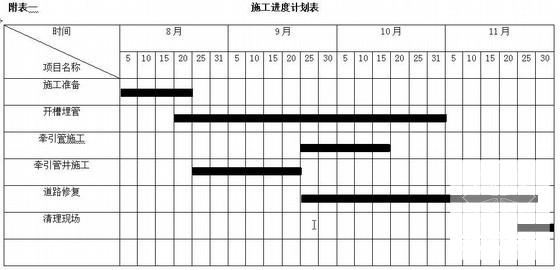

第 2 张图
