[残疾人卫生间]4层办公楼（七度抗震）建筑施工CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代-11
• 图纸设计深度：施工图
• 建筑设计面积：4999.9平方米
• 占地面积：1783.42平方米
• 建筑高度：22.75米
• 建筑层数：4
• 设计效果图：无

附件详情

XX公安交XX安大队警务用房
位于XX市XX区新店镇XX村
建设单位：XXX市公安局
4. 工程规模: 地上总建筑面积:4999.9m2 ； 其中办公楼建筑面积 4707.18m2 ； 摩托车检测楼建筑面积 269.55m2 ；门卫建筑面积 23.17m 2；
建筑层数:办公楼地上四层；摩托车检测楼地上一层；门卫地上一层；
建筑总高度: 办公楼室外地面至屋脊22.75m；摩托车检测楼室外地面至屋面顶面5.1m；门卫室外地面至屋面顶面5.1m；
建筑占地面积：1783.42m2 ；其中办公楼占地面积 1490.7m2 ； 摩托车检测楼占地面积 269.55m2；门卫占地面积 23.17m2；
5. 功能布局: A 办公楼:
一层为大厅，值班室，办证、违章处理大厅，车驾管档案，群众接待，餐厅，厨房，洗衣房，卫生间；二层为办公室，档案室，事故分析室，驾驶员再教育室(兼大会议室)，健身房，文体活动室，卫生间；三层为办公室，交通监控分中心，值班，枪械，小会议室，休息室，警官之家，阅览室,卫生间；四层为备勤室,卫生间；
B 摩托车检测楼：一层为检测车间，值班室，休息室，配电间,卫生间；
C 门卫：一层为门卫室，休息室;
6. 建筑等级地上三级。7. 主体结构合理使用年限50年；8. 建筑防火分类：多层公共建筑，耐火等级二级。9. 上部结构体系：框架结构,抗震设防烈度 7度。

总平面图 绿化 平面布置图 设计说明 办公楼一层平面图 办公楼二层平面图 办公楼三层平面图
办公楼顶层平面图 节点大样图 门窗大样图 厨房布置图 W1W2W3卫生间大样图
残疾人卫生间大样图 立面图 I-I剖面图 T2楼梯剖面图 墙身剖面图 T1楼梯平面图 T2楼梯平面图
T1楼梯剖面图 门窗表一 门窗大样图 节点大样图

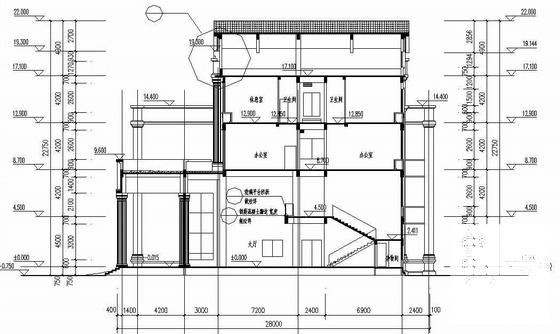

第 1 张图

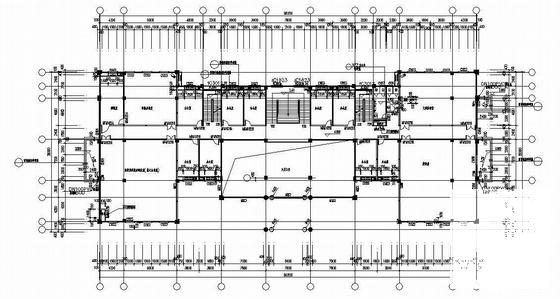

第 2 张图

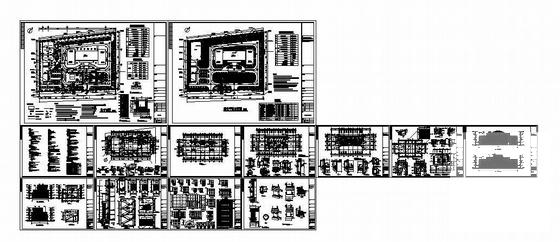

第 3 张图

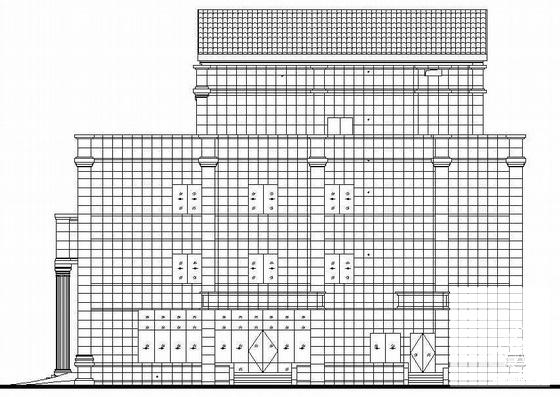

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
