一份2层办公楼建筑CAD施工图纸(卫生间详图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 设计效果图：无

附件详情

该资料为某二层办公楼 建筑施工 图
工程建筑面积约为：378.044平方米、建筑设计结构形式为：砖混结构、层数为： 2层、高度为： 8.9米、屋顶形式：平屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共10张图纸
设计功能包括：活动室、办公室、会议室等。

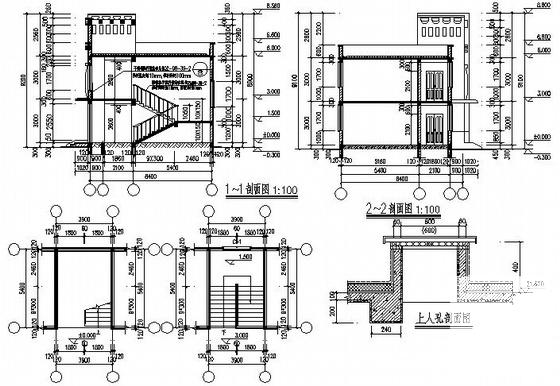

第 1 张图

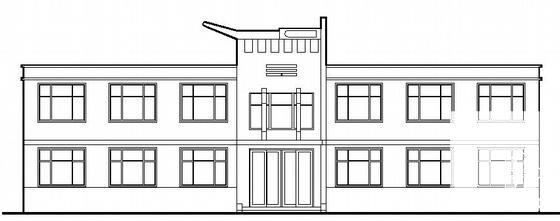

第 2 张图

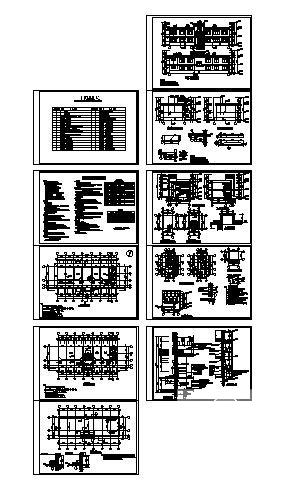

第 3 张图

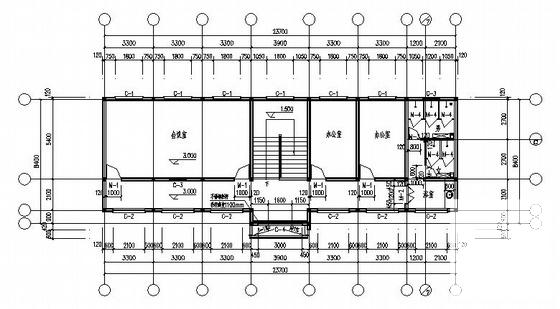

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
