[CAD]整车下线静态调试厂房施工图纸电气(钢筋混凝土结构)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：4264.96平方米
• 图纸设计深度：施工图
• 图纸年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-S
• 项目地址：重庆
• 强电设计：低压配电,建筑物防雷,接地安全

一.附件详情.

该项目上汽依维柯红岩商用车有限公司-基车下线静态调试厂房.建设地点为重庆市。建筑面4264.96mm2.主体建筑柱项标高12.0m厂房为单层钢结构建筑，由生产车间房组成,生产类别为戍类, 耐火等级为二级.抗震设防烈度为7级。工艺由使用方自理。

2.设计范围及内容_

设计范围为本车间涵盖的区域,主要设计内容如下:

供配电

一般照明

防霄接地和电气安全._

各弱电系统只为配合土建预埋预留前级弱电管略,具体弱电系统设计内容由业主另委托相关专业集成公司设计.

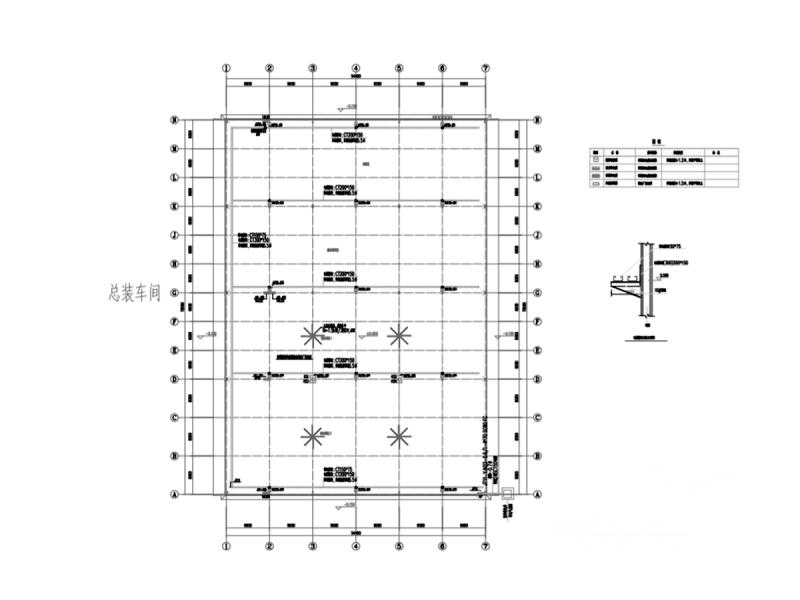

配电干线平面图

大样图

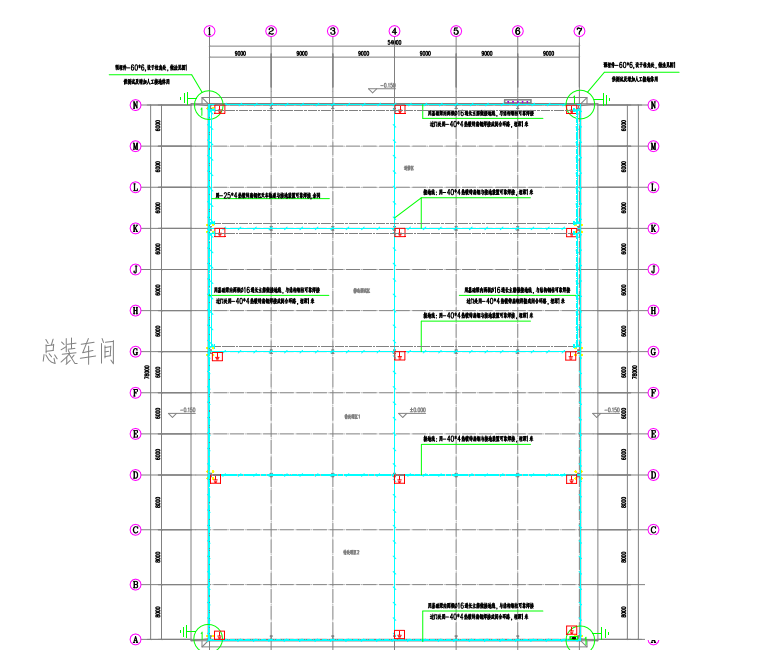

基础接地平面图

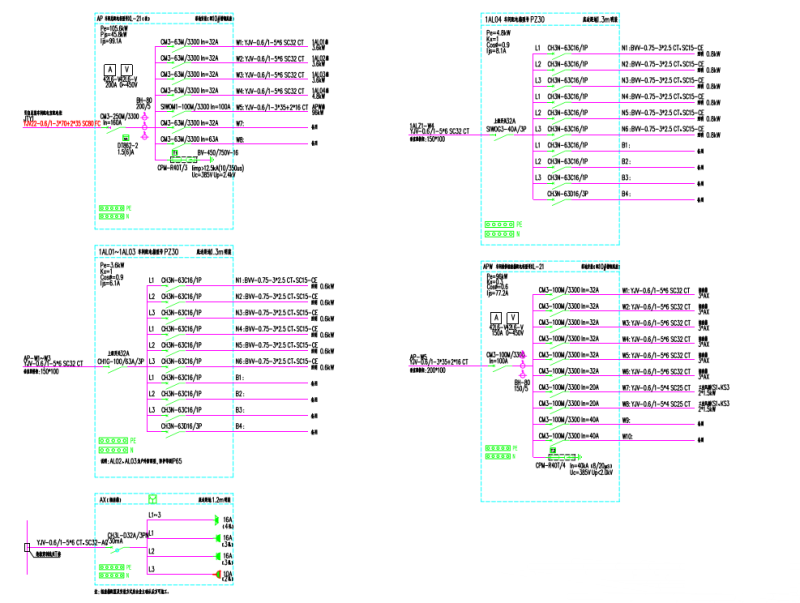

竖向配电系统

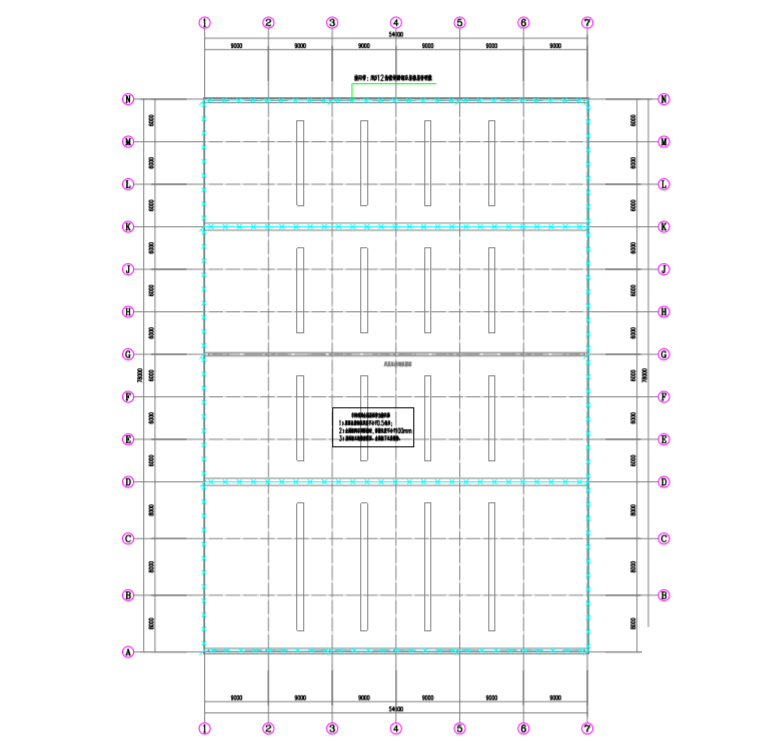

屋面防雷平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-3 08:27:22上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
